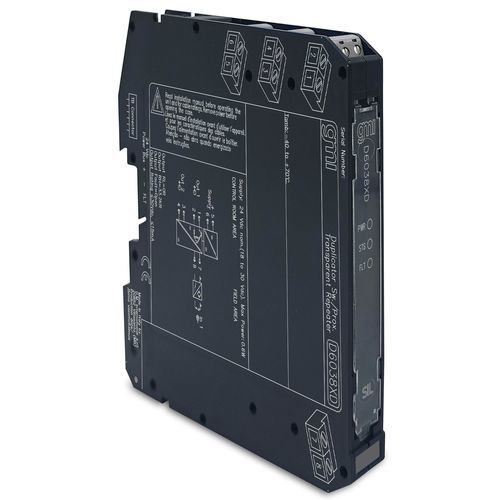

电流中继器 D6038XD

DIN导轨通用

开关/接近探测器中继器 D6038 是一种模块，适用于高风险行业安全相关系统中要求 SIL 3 级别的应用。该装置可针对开关或接近探测器进行配置，并将输入状态重复输出。输出端口可以有两种不同的阻抗值（RL 或 RH），也可以完全打开。模块输出按照以下对应关系重复输入状态：低输入状态 -> RL，高输入状态 -> RH。或者，也可将输出配置为反转输入状态。SIL 3 / SC 3现场开路和短路检测现场故障通用镜像至 PLC DIT三端口隔离，输入/输出/电源通过 DIP 开关现场可编程高密度，每个单元两个通道技术规格：电源：电压：24 Vdc nom.(电流消耗：25 mA @ 24 Vdc，典型值： 1.输入：输入开关电流电平：输入：输入开关电流水平：接通 ≥ 2.1 mA，断开 ≤ 1.2 mA：电流 ≤ 0.05 mA.短路故障：短路故障：电阻 ≤ 100 Ω：无故障：电流 ≥ 0.35 mA，电阻 ≥ 360 Ω。输入等效源：8 V 1 kΩ 典型值（8 V 空载，8 mA 短路）。输出：类型：无电压 SPST 固态继电器，带串联 (RL) 和并联 (RH-RL) 电阻，误差 ±5%：> 最大电压：30 伏直流。响应时间：500 微秒：隔离：测试电压：输入/输出 1.5 kV；输入/电源 1.5 kV；输入/输入 500 V；输出/电源 500 V；输出/输出 500 V。环境条件：工作温度：-40 至 +70 °C 存储温度：-45 至 +80 °C 安装：类型：DIN 导轨 35 毫米，带或不带电源总线，或安装在定制终端板上。重量：约 135 克：通过极化插入式断开螺丝接线端子，可连接最大 2.5 mm² (13 AWG) 的端子：宽度：12.5 毫米，深度：123 毫米，高度：120 毫米：1状态激活
