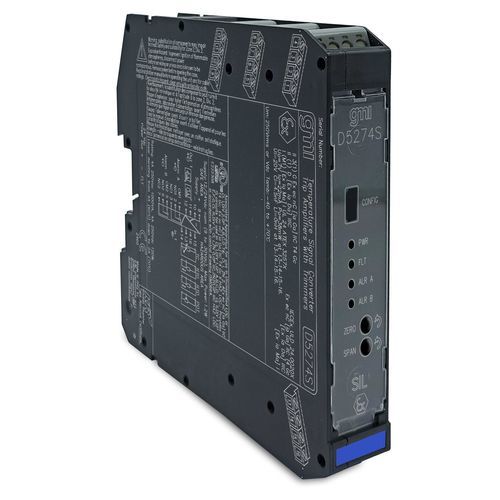

信号放大器 D5274S

功率电流电压

带零位/跨度微调器的 I.S. SIL2 温度转换和跳闸放大器带零点/跨度微调器的跳闸放大器温度转换器和跳闸放大器 D5274 可接收来自毫伏/热电偶或 2-3-4 线电阻/RTD 或电位计传感器（位于危险区域）的低电平直流信号，并通过隔离将信号转换为驱动安全区域负载的信号，适用于高危行业安全相关系统中要求 SIL 2 等级的应用。输出信号可直接或反向输出。前端微调器可轻松调整零点和量程电流。冷结补偿可使用内部或外部温度传感器自动编程，或固定为用户自定义的温度值。D5274S 通过两个 SPDT 输出继电器提供两个独立的跳闸放大器，其阈值完全可编程。扩展的电源范围保证了在 24 Vdc 和 12 Vdc 额定电压下的功能。/两个独立的跳闸放大器（SPDT 继电器触点）反转/缩放/自定义输出可选 CJC：内部 PT1000、外部 RTD 或固定烧毁故障监控器带用户可设置跳闸点的报警输出零/跨度输出电流微调器12/24 Vdc 标称电压扩展电源完全可编程操作参数高精度、µP 控制 A/D 转换器三端口隔离、输入/输出/电源技术规格：电源：12/24 伏标称直流（9 至 30 伏直流），反极性保护。电流消耗：典型值：45 mA @ 24 Vdc，20 mA 输出，继电器通电。功率耗散： 1.典型值：0 W @ 24 Vdc，20 mA 输出，250Ω 负载，继电器通电：输入：毫伏/热电偶、2-3-4 线电阻/RTD 或 3 线电位计。输入范围：±500 mV（毫伏）、0-5 kΩ（电阻）、最高 10 kΩ（电位器）。响应时间：1 秒：电流 0/4 至 20 mA。最大负载电阻：300 Ω.最大输出电压：30 V。最小输出电压：15 V。短路电流：24 mA（典型值）。传输特性：对所有输入传感器都具有线性、直接或反向传输特性。两个前置微调器，用于独立的零点/量程校准：报警：两个无电压 SPDT 继电器触点。跳闸点范围在输入传感器的额定范围内。触点额定值4 A 250 Vac 1000 VA，4 A 250 Vdc 120 W（电阻负载）。线性降额：从 4 A (60 °C) 降至 2 A (70°C)：故障：输入传感器烧毁时可发出故障。故障信号：共用故障总线、报警触点、输出电流：参考条件24 Vdc 电源，250 Ω 负载，23 ± 1 °C Tamb。线性精度：≤ ±25 μV (mV)，±0.25 Ω (res)，±0.05% (pot)。校准精度：≤ ±40 μV (mV)，±0.5 Ω（电阻）。温度影响：≤ ±10 μV (mV)，±0.2 Ω（电阻），±0.02%（罐）：输出性能条件：24 Vdc 电源，250 Ω 负载，23 ± 1 °C Tamb.线性精度：≤ ±10 μA。校准精度： ≤ ±10 μA。温度影响：≤ ±1 μA：测试电压：I.S. 输入/输出 2.5 kV；I.S. 输入/电源 2.5 kV；I.S. 输入/报警 2.5 kV；输出/电源 500V；输出/报警 1.5 kV；报警/电源 1.5 kV；报警/电源 1.5 kV：工作温度：-40 至 +70 °C。储存温度：-45 至 +80 °C：相关仪器和无火花电气设备。安全参数：Uo = 7 V，Io = 22 mA，Po = 38 mW（13-14-15-16 端子）。Um = 250 Vrms 或 Vdc，-40 °C ≤ Ta ≤ 70 °C：DIN 导轨 35 毫米，带或不带电源总线。重量：约 195 克。连接：采用极化插入式断开螺丝接线端子，可连接最大 2.5 mm² (13 AWG) 的端子。尺寸宽度：22.5 毫米，深度：123 毫米，高度：120 毫米：1状态激活
