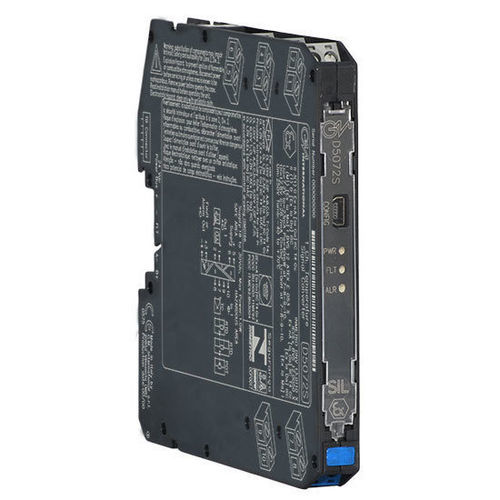

温度调节器信号变流器 D5072S

DIN导轨SIL 3用于RTD传感器

I.S. SIL2 多功能温度转换器多功能温度转换器 D5072 可接收来自毫伏、热电偶或 2-3-4 线电阻/RTD 或传输电位计传感器（位于危险区域）的低电平直流信号，并通过隔离将信号转换为驱动安全区域负载的信号，适用于高风险行业安全相关系统中要求 SIL 2 级别的应用。输出信号可直接或反向输出。总线连接器上提供 Modbus RTU RS-485 输出。冷结补偿可编程为：内部：由内部 PT1000 传感器提供；固定：用户可自定义温度值；外部远程：外部热电阻放置在远处的支持端子板上；外部本地：外部热电阻放置在靠近模块端子板的地方；其他：将补偿热电阻连接到两个通道中的一个。 对于 D5072D 模块：复制器功能可从单个输入提供两个独立的输出。输出功能可配置为加法器、减法器、低/高选择器。模块具有报警功能，可通过光 MOS 输出实现。SIL 2 / SC 3从 0 区/1 区输入安装在 2 区/2 区mV、TC、2/3/4 线电阻/RTD 或电位器。/RTD 或电位计输入重复/反相/缩放/自定义输出可选 CJC：可选 CJC：内部 PT1000、外部 RTD 或固定烧毁/内部/CJC/输入传感器故障监控器报警输出，带用户可设置的跳闸点Modbus RTU RS-485 用于监控和配置完全可编程的操作参数高精度，µP 控制 A/D 转换器三端口隔离，输入/输出/电源高密度，每台设备两个通道电源电压标称 24 Vdc（18 至 30 Vdc），反极性保护电流消耗42 mA @ 24 Vdc，20 mA 输出，典型值。输入类型毫伏、热电偶、2-3-4 线热电阻或 3 线传输电位计。输入范围±500 mV (TC/mV)，0-4 kΩ (RTD/res)，最大 10 kΩ (pot)。热电偶参考结补偿可编程：内部 Pt1000、固定、外部或远程。300 Ω 负载源模式，限流 @ 24 mA。Modbus接口类型Modbus RTU RS-485，最高115.2 kbps，用于监控/配置/控制。校准和线性精度参见《使用手册》。温度影响参见《使用手册》。参考结点补偿精度≤ ±3°C（内部 CJC），≤ ±1.5°C（外部本地 CJC），根据 RTD（外部远程 CJC）。请参阅《使用手册》。校准精度≤ ± 10 µA线性误差≤ ± 10 µA温度影响≤ ± 2 µA/°C隔离测试电压I.S.输入/输出 2.5 kV；I.S.输入/供应 2.5 kV；I.S.输入/I.S.输入 500 V；输出/供应 500 V；输出/输出 500 V。环境条件工作温度范围 -40 至 +70 °储存温度范围 -45 至 +80 °安全说明设备相关仪器和无火花电气设备安全参数Uo = 7.2 V，Io = 23 mA，Po = 40 mW，Ui = 12.8 V，Ci = 0 nF，端子 7-8-9-10 处 Li = 0 nH。重量约 130 克通过极化插入式断开螺钉接线端子进行连接，最多可连接 2.5 mm² (13 AWG)：状态：激活通道1技术规格/特性：通过 SIL 2 / SC 3 认证输入：mV、TC、2/3/4 线 RTD、电位计输出：0/4 至 20 mA，可定制：0/4 至 20 mA，可定制Modbus RTU RS-485 接口高精度、µP 控制 A/D 转换器三端口隔离工作温度：-40 至 +70 °CDIN 导轨安装尺寸：5 x 123 x 120 mm重量：1 kg 12.5 x 123 x 120 毫米重量：约 130 克
