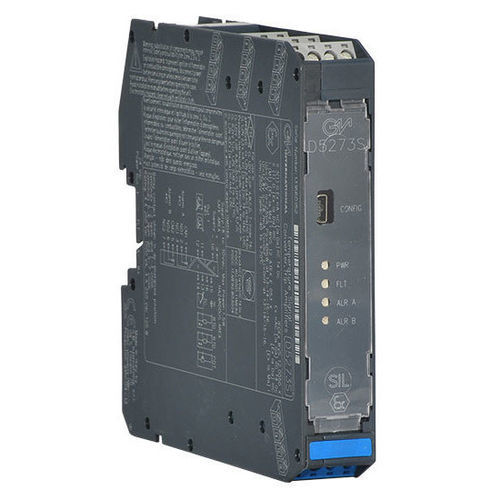

信号放大器 D5273S

功率电流电压

I.S. SIL2 温度转换器和跳闸放大器温度转换器和跳闸放大器 D5273 可接收来自毫伏、热电偶或 2-3-4 线热电阻或传输电位计传感器（位于危险区域）的低电平直流信号，并通过隔离将信号转换为驱动安全区域负载的信号，适用于高危行业安全相关系统中要求 SIL 2 级别的应用。输出信号可直接或反向输出。总线连接器上提供 Modbus RTU RS-485 输出。冷结补偿可编程为：内部：由内部 PT1000 传感器提供；固定：用户可自定义温度值；外部远程：将外部 RTD 放置在远处的支持端子板上；外部本地：将外部 RTD 放置在靠近模块端子板的地方。D5273S 通过两个 SPDT 输出继电器提供两个独立的跳闸放大器。/两个独立的跳闸放大器（SPDT 继电器触点）反转/缩放/自定义输出可选 CJC：内部 PT1000、外部 RTD 或固定烧毁/内部/CJC/输入传感器故障监控器带用户可设置跳闸点的报警输出Modbus RTU RS-485 用于监控和配置完全可编程的操作参数高精度、µP 控制 A/D 转换器三端口隔离、输入/输出/电源技术规格：电源：标称 24 伏直流（18 至 30 伏直流），反极性保护。电流消耗：72 mA @ 24 Vdc，20 mA 输出，继电器通电，典型值。功率耗散： 1.典型值：7 W @ 24 Vdc，20 mA 输出，继电器通电：输入：毫伏、热电偶、2-3-4 线热电阻或 3 线传输电位计。积分时间：50 毫秒至 500 毫秒。输入范围：TC/mV 为 -500 至 +500 mV，电阻为 0-4 kΩ：输出：0/4 至 20 mA，最大电流为 300 Ω。输出：0/4 至 20 mA，在最大 300 Ω 负载上，限流 @ 24 mA。传输特性：线性，可直接或反向传输所有输入传感器：跳闸点范围：在输入传感器的额定范围内。输出：两个无电压 SPDT 继电器触点。触点额定值4 A 250 Vac 1000 VA，4 A 250 Vdc 120 W（电阻负载）：Modbus RTU RS-485 最高 115.2 kbps，用于监控/配置/控制：输入性能输入性能：参考条件：24 V 电源、250 Ω 负载、23 ± 1 °C 环境温度、慢积分速度、热电阻 4 线配置。校准和线性精度：请参阅《使用手册》。温度影响：mV/Tc ≤ ± 2 µV，RTD ± 20 mΩ（≤ 300 Ω @ 0°C）或 RTD ± 200 mΩ（> 300 Ω @ 0°C），1°C 变化时电位器 ± 0.02 %。参考结补偿精度：≤ ±3 °C（内部 CJC），≤ ±1.5 °C（外部本地 CJC），根据热电阻（外部远程 CJC）：输出性能输出性能：参考条件：24 V 电源，250 Ω 负载，23 ± 1 °C 环境温度，慢积分速度，热电阻 4 线配置。校准精度：≤ ± 10 µA。线性精度：≤ ± 10 µA。温度影响：≤ ± 2 µA/°C：测试电压：输入/输出 2.5 kV；输入/电源 2.5 kV；输入/报警 2.5 kV；输出/电源 500V；输出/报警 1.5 kV；报警/电源 1.5 kV；报警/电源 1.5 kV：工作温度：-40 至 +70 °C。存储温度：-45 至 +80 °C：设备：相关仪器和无火花电气设备。安全参数：Uo = 7.2 V，Io = 23 mA，Po = 40 mW（端子 13-14-15-16）。Um = 250 Vrms 或 Vdc，-40 °C ≤ Ta ≤ 70 °C：DIN 导轨 35 毫米，带或不带电源总线。重量：约 195 克。连接：采用极化插入式断开螺丝接线端子，可连接最大 2.5 mm² (13 AWG) 的端子。尺寸宽度：22.5 毫米，深度：123 毫米，高度：120 毫米：1状态激活
