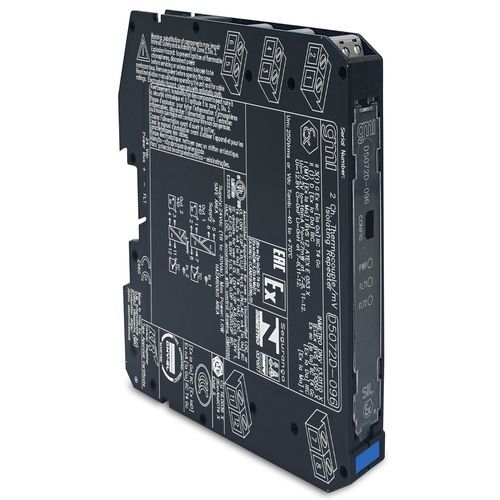

DIN导轨中继器 D5072D-096

I.S. SIL2 热电偶/mV 中继器热电偶/mV 中继器 D5072-096 接受来自毫伏或热电偶传感器（位于危险区域）的低电平直流信号，并通过隔离将信号中继到安全区域，适用于高风险行业中与安全相关系统的 SIL 2 级应用。对于 D5072D-096 模块：复制器功能可从单个输入提供两个独立输出。2mV 或热电偶输入输出复制完全可编程的操作参数高精度，µP 控制 A/D 转换器三端口隔离，输入/输出/电源高密度，每个单元两个通道电源电压标称 24 Vdc（18 至 30 Vdc），反极性保护电流消耗35 mA @ 24 Vdc，典型值。输入类型毫伏或输入范围内的任何类型热电偶积分时间 75 毫秒（快速），375 毫秒（慢速），用户可选输入范围-10 至 +100 mV。输出类型毫伏。传输特性线性。响应时间≤ 20 ms（10 至 90 % 阶跃）。输出范围-10 至 +100 mV。故障类型输出通过高刻度 (+110 mV) 值强制反映烧毁/内部故障条件。故障状态还可通过 BUS 总线和前面板上的红色 LED 指示灯发出信号。校准和线性精度≤ ± 10 µV.温度影响≤ ± 3 µV/°C，典型值。校准和线性精度≤ ± 10 µA温度影响≤ ± 3 µV/°C，典型值。隔离测试电压I.S. In/Out 2.5 kV；I.S. In/Supply 2.5 kV；I.S. In/I.S. In 500 V；Out/Supply 500 V；Out/Out 500 V。环境条件工作温度范围 -40 至 +70 °储存温度范围 -45 至 +80 °安全说明设备相关仪器和无火花电气设备安全参数Uo = 7.2 V，Io = 16 mA，Po = 27 mW，Ui = 12.8 V，Ci = 0 nF，Li = 0 nH，位于端子 7-8-9、10-11-12。Um = 250 Vrms 或 Vdc，-40 °C ≤ Ta ≤ 70 °C.安装类型DIN-Rail 35 mm，带或不带电源总线.重量约 135 g通过极化插入式断开螺钉接线端子进行连接，可容纳最大 2.5 mm² (13 AWG) 的端接.尺寸宽度 12.5 mm，深度 123 mm，高度 120 mm.状态：技术规格/特性：SIL 2 / SC 3从 0 区/1 区输入安装在 2 区/2 区mV 或热电偶输入输出重复完全可编程操作参数高精度、µP 控制 A/D 转换器三端口隔离、输入/输出/电源高密度、每台设备两个通道电压：标称 24 Vdc（18 至 30 Vdc），反极性保护电流消耗：标称 24 Vdc（18 至 30 Vdc），反极性保护电流消耗：标称 24 Vdc（18 至 30 Vdc），反极性保护电流消耗：标称 24 Vdc（18 至 30 Vdc），反极性保护电流消耗：标称 24 Vdc（18 至 30 Vdc），反极性保护电流消耗：标称 24 Vdc（18 至 30 Vdc）：35 mA @ 24 Vdc，典型功耗： 0.85 W @ 24 Vdc，典型值输入范围：-10 至 +100 mV输出范围：-10 至 +100 mV工作温度：-40 至 +70 °C存储温度：-45 至 +80 °C安装：DIN 导轨 35 毫米重量：约 135 克尺寸：宽 12.5 毫米，深 12.5 毫米：宽度：12.5 毫米，深度：123 毫米，高度：120 毫米
