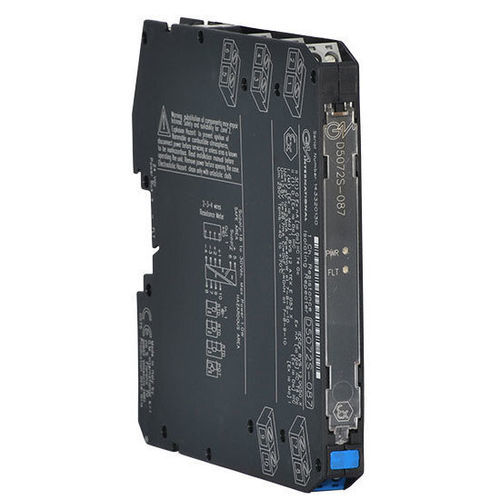

电流中继器 D5072S-087

DIN导轨

I.S. SIL2 电阻中继器电阻中继器 D5072-087 可接收位于危险区域的电阻/RTD 或发射电位计传感器，并将电阻中继到安全区域，具有隔离功能，适用于高风险行业安全相关系统中要求 SIL 2 级别的应用。1 安装在 Zone 2/Div. 22/3/4 线电阻/RTD 或电位计输入烧毁故障检测完全可编程操作参数高精度三端口隔离，输入/输出/电源高密度，每个单元两个通道电源电压24 Vdc 标称 (18 至 30 Vdc)，反极性保护电流消耗35 mA @ 24 Vdc，典型值为 1 mA 激励电流。输入类型2-3-4 线电阻或 2 个发射锅。积分时间 50 ms 至 500 ms。输入范围 0 至 4 kΩ。测量 RTD 电流≤ 0.15 mA。输出类型2-3-4线电阻.传输特性线性、按比例或自定义.响应时间10至90 %步进：≤ 10.0 ms（慢速），≤ 1.2 ms（快速）.输出范围0至400 Ω.激励电流0.1至10 mA.故障类型烧毁/内部故障.输出通过高刻度 (450 Ω) 强制值反映故障状态。故障状态还通过 BUS 总线和前面板上的红色 LED 指示灯发出信号。校准和线性精度≤ 200 mΩ 典型值（激励电流 ≥ 1 mA）；≤ 300 mΩ 典型值（0.5 mA ≤ 励磁电流温度影响± 20 mΩ/°C，典型值（励磁电流 ≥ 1 mA）。隔离测试电压输入/输出 2.5 kV；输入/输出 2.5 kV；输入/输入 500 V；输出/输出 500 V。环境条件工作温度极限 -40 至 +70 °C存储温度极限 -45 至 +80 °C安全说明设备相关仪器和无火花电气设备安全参数Uo = 7.2 V，Io = 23 mA，Po = 40 mW，Ui = 12.8 V，端子 7-8-9-10 处 Ci = 0 nF，Li = 0 nH.安装类型DIN-Rail 35 mm，带或不带电源总线.重量约 130 g通过极化插入式断开螺钉接线端子进行连接，最多可连接 2.5 mm² (13 AWG)：状态：激活通道1技术规格/特性：通过 SIL 2 / SC 3 认证从 0 区/1 区输入安装在 2 区/22 区/3/4 线电阻/RTD 或电位计输入烧毁故障检测完全可编程操作参数高精度三端口隔离：高密度：每个单元两个通道电压：标称 24 Vdc（18 至 30 Vdc）电流消耗：35 mA @ 24 Vdc功率耗散： 0.85 W @ 24 Vdc输入范围：输入范围：0 至 4 kΩ 输出范围：0 至 400 Ω0 至 400 Ω工作温度：-40 至 +70 °C存储温度：-45 至 +80 °C安装：DIN 导轨 35 毫米重量：约 130 克尺寸：5 x 123 x 120 毫米 12.5 x 123 x 120 毫米
