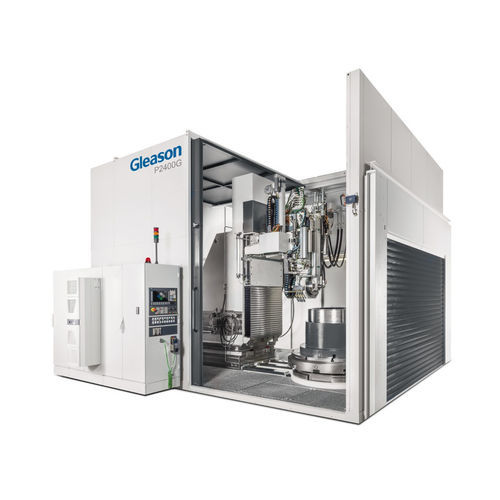

圆柱磨削中心 P series

齿轮用于零件加工用于大型工件

概述
P系列大型成形磨齿机用于对大型齿轮进行精确的剖面磨削，适用于需要灵活生产的大直径齿轮。型号覆盖P2000G至P6000G，以满足不同工件尺寸和生产需求。

技术参数
工件直径，最大：6,000 mm
齿廓深度，最大：120 mm
轴向行程，最大：2,200 mm

应用

• 外齿轮剖面磨削
• 内齿轮剖面磨削
• 使用小轮直径进行特殊几何齿轮的磨削

灵活生产

• 针对不同生产要求，配备适用于多种砂轮直径的外磨头
• 为内齿形状提供专用内磨头及不同的磨削臂配置

机载齿轮检测
集成的机载检测功能可测量内外齿轮的几何形状。测量数据可按常用行业标准处理和导出。

自动化方案
可按需配置自动托盘换装及零点夹紧系统，以便集成到自动化生产线。

基准技术
Gleason 提供的剖面磨削技术和专利解决方案，支持高精度且高产能的齿轮制造。

特征 / 技术规格

• 系列：大型 P 系列（P2000G 至 P6000G）
• 工件最大直径：6,000 mm
• 最大齿廓深度：120 mm
• 最大轴向行程：2,200 mm
• 支持外齿轮和内齿轮剖面磨削；也适用于使用小轮直径的特殊几何
• 提供适配不同砂轮直径的内外磨头
• 集成机载检测；数据输出兼容行业标准
• 可选自动化：自动托盘换装与零点夹紧系统
