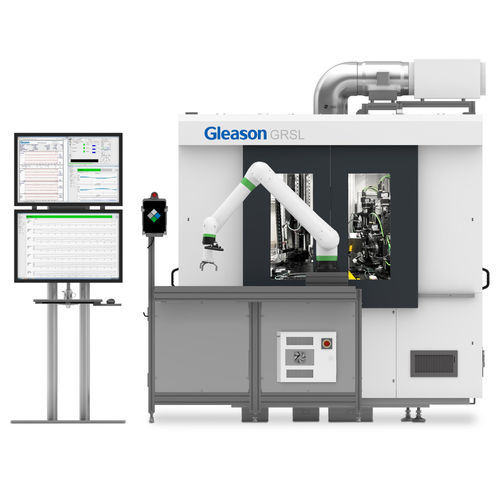

齿轮磨床 HFC Hard Finishing Cell

自动固定式

概述
HFC Hard Finishing Cell 将工序内齿轮检测与闭环（Closed-Loop）修正集成，结合硬精加工与实时计量，以优化生产质量并减少返工。

主要优势

• 具备将测量结果反馈至硬精加工机床的全自动工序内检测与闭环功能。
• 可支持生产过程中高达100%的质量检测。
• 支持多种硬精加工方法与工艺选项，适应灵活的生产布局。

工序内齿轮检测（GRSL）
集成的 GRSL Gear Rolling System 使用激光测量对工序中的齿轮进行高速检测，实时输出 profile、lead 和 pitch 的检测结果。可选的噪声分析用于评估声学特性。

传统双面啮合滚动
激光检测辅以传统的双面啮合滚动测量，可获得额外的计量数据，如跳动（runout）、average DOP、average tooth thickness 以及缺齿/伤齿检测（nick detection）。

闭环 — 质量优化
闭环功能将测得的计量数据直接传输至生产机床，并支持自动参数修正，以在后续硬精加工中提升齿轮质量。

自动化处理与集成辅助装置
该一体化 HFC 方案支持全自动处理，并提供多种辅助选项，包括箱/小车上料、清洗、标记及不合格件（NOK）专用抽屉等。

平台与配置
GRSL 平台可作为独立手动量具、半自动量具或面向大批量的全自动量具提供。

配件与相关解决方案

• GRSL — Laser Inspection with Double Flank Rolling（集成量具选项）
• Genesis GX Series — 面向高产能硬精加工的蜗轮砂轮磨齿解决方案
• 260HMS — 适用于齿轮与轴的单主轴珩齿方案
• ARC Series — 支持车载上料的自动化选项以提高产能

特性 / 技术规格

• 产品概念：HFC Hard Finishing Cell，集成工序内检测与闭环修正功能。
• 检测技术：集成 GRSL 激光齿轮滚动系统，高速激光测量 profile、lead、pitch。
• 可选项：噪声分析功能。
• 补充计量：双面啮合滚动测量 runout、average DOP、average tooth thickness、nick detection 等。
• 支持的硬精加工方法：threaded wheel grinding、gear honing；工艺选项包括 polish grinding 与 Combi Honing。
• 自动化：具备自动参数校正能力的全自动闭环制造。
• 辅助选项：箱/小车装载、清洗、标记、NOK 抽屉及其它自动化集成。
• 平台配置：手动、半自动或全自动三种选择。
• 适用场景：用于工序内（在线）100% 质量检测及硬精加工齿轮生产的闭环修正。
