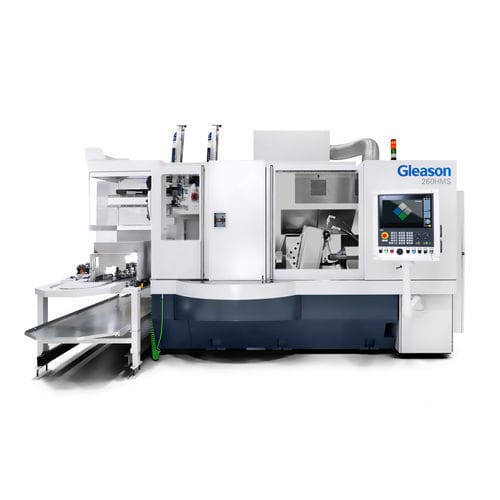

立式珩磨机 260HMS

单机轴CNC数控

概述
260HMS是一款单主轴齿轮珩齿机，内置B轴和尾座，并具有宽敞的加工区域。该机型适用于各种珩齿需求——从轴类、大型/重型工件到小型复杂零件均可覆盖。

主要优点

• 单主轴设计，适用于多种珩齿工艺
• 内置B轴，可实现加工中齿面修形及中心偏移补偿
• 尾座内置，用于支撑长件或重型工件
• 宽敞的加工区，可容纳轴、大型工件和小型复杂零件
• Combi Honing功能：一次装夹即可完成同件上两个齿轮的修整
• 支持双轮复合珩（粗加工+精加工），以获得优异的齿面质量
• 为紧凑加工区设计的快速、整洁的自动化上下料方案

应用

• 适用于轴齿、齿轮、内/外齿和花键的珩削
• 适用于对时序公差要求严格的电驱（eDrive）阶梯齿轮的精加工（Combi Honing）
• 小型复杂齿轮零件以及大型/重型工件

性能参数
最大直径：270 mm
最大模数：6 mm
最大工件长度：450 mm

Combi Honing / 表面质量
Combi Honing允许在一次装夹中完成同一工件上两个齿轮的修整。内置B轴可补偿珩轮之间的中心偏移并实现相位对准。采用两种不同珩轮（粗磨+精磨）在一次装夹中完成，可获得优异的表面质量和工艺效率。

自动化
自动化方案针对紧凑工作区的快速上料进行设计。可根据客户需求支持全自动工作单元，也可采用手动或半自动上料方式。

特性 / 规格

• 型号：260HMS
• 设计：单主轴珩齿机，内置B轴和尾座
• B轴：内置，用于齿面修形和中心偏移补偿
• 尾座：内置
• 最大工件外径：270 mm
• 最大模数：6 mm
• 最大工件长度：450 mm
• Combi Honing：一次装夹完成两个齿轮的加工（双轮选项）
• 自动化：适用于快速上料的紧凑化方案
