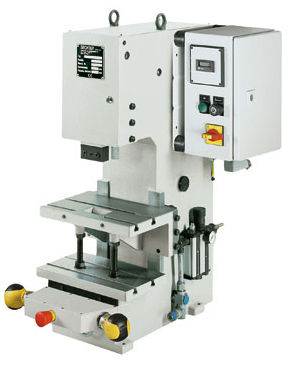

气动压机 20 kN KHP

肘杆带有控制踏板

产品概述
气动膝杆式压力机，适用于大力精密压装。下文列出主要功能数据，包括尺寸参考、可选配件及独特特性。

尺寸（表）
A2: 760
B: 520
D: 300
E: 120
G: 70
U: 0-40
V: Ø 20 H7
Xmin: 120
Xmax: 250
X1: 0-40
Y: 815

配件

• 2–24 分割转盘，适用于配备 SpiceFlex / D-Con 控制的压力机
• 带插头连接的有线脚踏开关（适用于 SpiceFlex / D-Con）
• 双手安全控制 ZS08
• SpiceFlex 模块化
• 可调关节件，微调柱塞
• SE 系列，用于简易双手安全控制
• 高负荷滑动台，机械式
• 高负荷滑动台，机械式，带定位销
• 高负荷滑动台，机械式，电气气动驱动

独特功能
无间隙可调棱镜导向。夹紧件可向前拆卸，不会损坏夹紧销。

技术参数 / 规格

• 压力机类型: 气动膝杆式压力机
• 操作: 控制（可选）
• 悬伸: 120 mm
• 可调安装高度: 最大 250 mm
• 行程长度: 5 mm - 40 mm
• 力产生方式: 摆杆机构
• 下止点最大压入力: 20 kN
• 工作压力: 6 bar
• 定位孔: Ø 20 H7
• 夹紧件: 可拆卸夹紧件
• 防扭导向: 棱镜导向
• 导向无间隙可调: 通过调节垫片
• 连接软管: 1/2''
• 双手安全控制 ES06: 可选
• 双手安全控制 ZS06: 可选
• 双手安全控制 ZS08: 可选
• 双手安全控制 Spice Flex: 可选
• 下止点压入力: 30 kN
• 标准颜色: RAL 7035
• 重量: 150 kg
