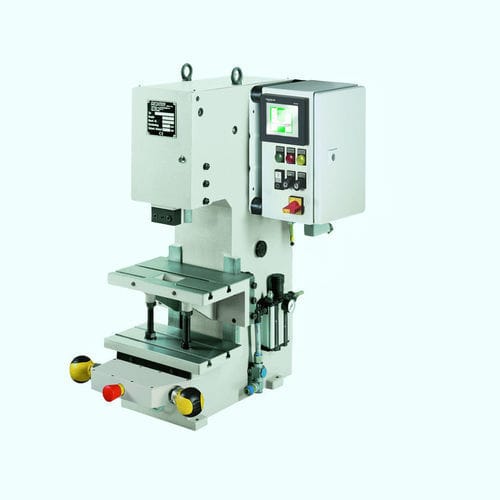

气动压机 100 KHPC形肘杆带移动台
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 气动
- 结构
- C形, 肘杆, 带移动台
- 力度
100 kN
- 开口
最多: 275 mm
(11 in)最少: 140 mm
(6 in)- 行程
最多: 40 mm
(1.575 in)最少: 5 mm
(0.197 in)- 最大压力
最多: 6 bar
(87 psi)最少: 6 bar
(87 psi)- 重量
354 kg
(780 lb)
产品介绍
尺寸表
A2: 1010
B: 540
D: 360
E: 160
G: 71
U: 44
V: Ø 25 H7
Xmin: 140
Xmax: 275
X1: 0-40
Y: 1001
规格
附件
滑动工作台
独特之处
GECHTER 独有：无间隙可调棱柱导向。夹持件可向前拆卸且不会损坏夹紧销。
特性 / 技术规格
A2: 1010
B: 540
D: 360
E: 160
G: 71
U: 44
V: Ø 25 H7
Xmin: 140
Xmax: 275
X1: 0-40
Y: 1001
规格
- 机型类型：C型机架，带可调工作台
- 操作：带控制（可选）
- 悬出量：160 mm
- 安装高度可调：最大 275 mm
- 行程长度：5 mm - 40 mm
- 力的产生：摇臂机构（toggle）
- 下死点最大压力：100 kN
- 工作压力：6 bar
- 定位孔：Ø 25 H7
- 夹持件：可前取式夹持件
- 防扭导向：棱柱导向
- 导向无间隙可调：通过调节楔
- 连接软管：1/2''
- 双手安全控制 ES06：可选
- 双手安全控制 ZS06：可选
- 双手安全控制 ZS08：可选
- 双手安全控制 SpiceFlex：可选
- 标准颜色：RAL 7035
- 重量：354 kg
附件
- 无挡圈夹紧销
- 带挡圈夹紧销
- 2–24 分度的回转工作台，适用于带 SpiceFlex / D-Con 控制的压力机
- 用于 SpiceFlex / D-Con 的带插头连接的有线脚踏开关
- 双手安全控制 ZS08
- SpiceFlex 模块化
- 可调节的关节件，精细冲头调节
- 用于简单双手安全控制的 SE 系列
滑动工作台
- 重载滑动工作台，机械式
- 重载滑动工作台，机械式，带锁销
- 重载滑动工作台，机械式，带电控气动控制
独特之处
GECHTER 独有：无间隙可调棱柱导向。夹持件可向前拆卸且不会损坏夹紧销。
特性 / 技术规格
- 型号系列：KHP
- 最大压力：100 kN
- 工作压力：6 bar
- 行程长度：5 mm - 40 mm
- 悬出量：160 mm
- 安装高度可调：最大 275 mm
- 定位孔：Ø 25 H7
- 连接软管：1/2''
- 重量：354 kg
- 机型类型：C型机架，带可调工作台
- 力的产生：摇臂机构
- 夹持件：可前取式夹持件
- 导向：棱柱导向，通过调节楔无间隙可调
- 标准颜色：RAL 7035
- 双手安全控制：ES06 / ZS06 / ZS08 / SpiceFlex（可选）
