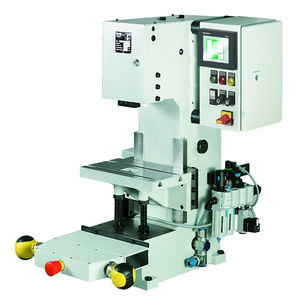

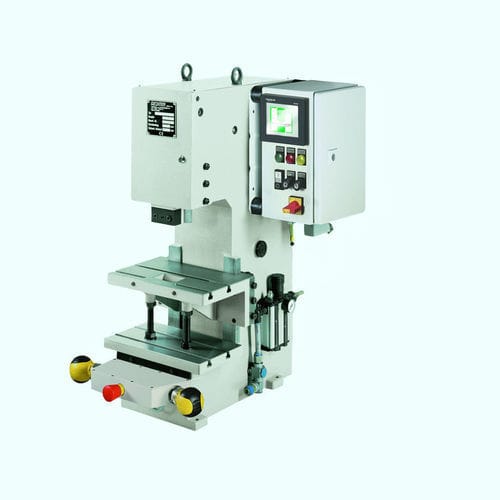

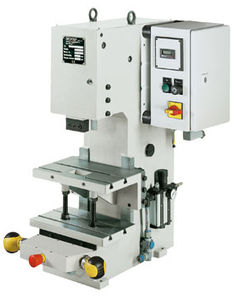

气动压机 50 KHP

冲压肘杆带有控制踏板

产品概述
KHP 50 kN 是一款用于工业生产中高力、高精度压合作业的气动膝杆压机。采用膝杆式力传递，可与可选的控制与安全系统集成。产品页面提供尺寸图、完整技术规格、可选安全控制以及适用于自动或手动流程的一系列配件。

尺寸表
A2: 1010
B: 540
D: 360
E: 160
G: 71
U: 44
V: Ø 25 H7
Xmin: 160
Xmax: 295
X1: 0-62
Y: 1001

配件

• 带插头连接的有线脚踏开关，适用于 SpiceFlex / D-Con
• 双手安全控制 ZS08
• SpiceFlex 模块化
• 可调关节件，微调冲头
• SE 系列用于简单的双手安全控制
• 无肩夹紧销
• 带肩夹紧销
• 2–24 分度的旋转台，适用于带 SpiceFlex / D-Con 控制的压机
• 重载滑台，机械式
• 带定位销的重载滑台，机械式
• 带电气气动控制的重载滑台，机械式

独特性
GECHTER 专有的无游隙可调棱柱导向。夹紧工件可向前拆卸而不损伤夹紧销。包括 2x DIN 650 M10x12 安装预留。

特性 / 技术规格

• 压机类型：气动膝杆压机
• 操作方式：带控制（可选）
• 伸出长度：160 mm
• 可调安装高度：最大 295 mm
• 行程长度：5 mm - 62 mm
• 力产生方式：膝杆
• 下死点最大压力：50 kN
• 工作压力：6 bar
• 定位孔：Ø 25 H7
• 夹紧工件：可拆卸夹紧工件
• 导向类型：棱柱导向
• 防扭导向：棱柱导向
• 导向无游隙可调：通过调节垫片
• 连接软管：1/2''
• 双手安全控制 ES06：可选
• 双手安全控制 ZS06：可选
• 双手安全控制 ZS08：可选
• 双手安全控制 Spice Flex：可选
• 标准颜色：RAL 7035
• 重量：354 kg
