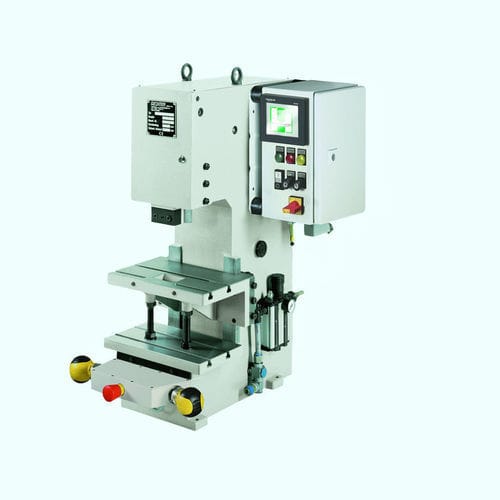

气动压机 70 KHP

肘杆带有控制踏板

产品概述
气动膝式压力机，型号 KHP，最大压力 70 kN。行程可调，5 mm 至 62 mm。安装高度可调至 295 mm。工作压力：6 bar。悬伸（E）：160 mm。标准颜色：RAL 7035。重量：354 kg。

尺寸
A2: 1010
B: 450
D: 360
E: 160
G: 71
U: 44
V: Ø 25 H7
Xmin: 160
Xmax: 295
X1: 0-62
Y: 1001

配件

• 带插头连接的有线脚踏开关（适用于 SpiceFlex / D-Con）
• 双手安全控制器 ZS08
• SpiceFlex 模块化
• 可调节的铰接件，冲头精调
• 适用于简易双手安全控制的 SE 系列
• 无挡圈夹紧销
• 带挡圈夹紧销
• 2–24 分度的转盘，适用于带 SpiceFlex / D-Con 控制的压力机

滑动工作台选项

• 重载滑动工作台，机械式
• 重载滑动工作台，机械式，带锁销
• 重载滑动工作台，机械式，带电动气动控制

特点
无间隙可调的棱柱导向。夹持件可从前方拆卸。夹紧销设计可防止销损坏。

技术规格

• 压力机类型：气动膝式压力机
• 操作方式：控制（可选）
• 悬伸（E）：160 mm
• 安装高度可调：最大 295 mm
• 行程长度：5 mm - 62 mm
• 力的产生方式：连杆杠杆
• 下死点最大压力：70 kN
• 工作压力：6 bar
• 定位孔：Ø 25 H7
• 夹持件：可拆卸夹持件
• 防扭导向：棱柱导向
• 无间隙导向可调：通过调节垫片
• 连接软管：1/2''
• 双手安全控制 ZS08：可选
• 双手安全控制 SpiceFlex：可选
• 标准颜色：RAL 7035
• 重量：354 kg
