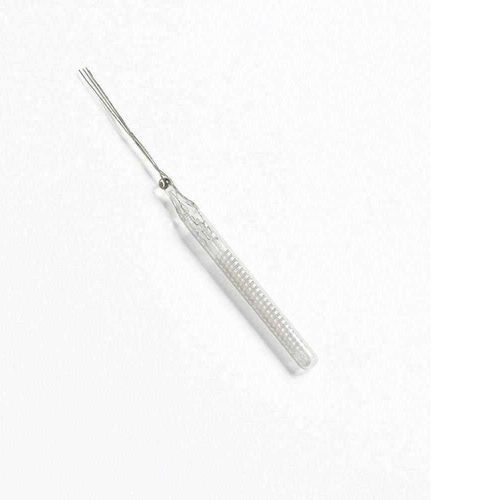

探头温度计 5686-B

铂电阻RTD无显示

产品概述
Fluke 5686‑B 为玻璃套管型标准铂电阻温度计（SPRT），符合 ITS‑90，用于将温度转换为电阻并满足一次标准的可追溯性。工作温度范围 −260 °C（13 K）至 232 °C（505 K）。微型玻璃套管支持全浸没，降低热流，适用于受限空间和浸没定点校准。传感元件为高纯度铂丝手工绕制在熔融石英十字骨架上，套管以高纯度氦气加压密封以保证长期稳定性。

主要特性

• 微型玻璃套管 SPRT，针对需要短尺寸且可完全浸没探头的计量应用优化。
• 宽温度范围：−260 °C 至 232 °C，典型稳定性为 100 °C 范围内 0.001 °C。
• 体积小（直径5.8 mm × 长56 mm），适用于容器、低温装置和狭小空间。
• 标准 SPRT 结构：高纯铂丝手工绕制在无应力的熔融石英框架上。

详细特性

• ITS‑90 一致性 – 设计满足 1990 年国际温标（ITS‑90）及规定的电阻比要求：
  • W(302.9146 K) ≥ 1.11807
  • W(234.3156 K) ≤ 0.844235
• 优异的温度覆盖 – 可在低温（13 K / −260 °C）至 232 °C（505 K）范围内工作。
• 紧凑且可全浸没设计 – 直径 5.8 mm × 长度 56 mm；减小热流，有利于浸没式校准。
• 定点校准准备 – 适用于 −200 °C 至 232 °C 的定点校准。
• 低自身加热与高重复性 – 在 TPW 条件下自身加热 < 0.002 °C（1 mA）；重复性 ±0.001 °C 或更好。

规格

• 型号：5686‑B
• 温度范围：−260 °C 至 232 °C（13 K 至 505 K）
• 标称 R_TPW：25.5 Ω
• 电阻比：W(302.9146 K) ≥ 1.11807；W(234.3156 K) ≤ 0.844235
• 漂移率：< 0.005 °C/年（整个范围）
• 在 TPW 下自身加热：< 0.002 °C（1 mA）
• 可重复性：±0.001 °C 或更好
• 热循环后 R_TPW 漂移：< 0.001 °C
• 填充气体：氦气
• 引线：四根铂丝，引线长 30 mm
• 尺寸：直径 5.8 mm × 长度 56 mm

应用与优势

• 面向一次标准校准工作，包括低温（cryogenics）及浸没式定点校准场景。
• 在需要全浸没和空间受限的情况下，是长杆 SPRT 的紧凑替代方案。
• 针对低自身加热、最小漂移和优异重复性进行设计，满足计量实验室的要求。
