温度校准器 7196B

用于RTD传感器用于温度计高精度

产品概述
氮气在一标准大气压下的名义沸点为 –196 °C。氩的定义三相点为 –189.3442 °C。氮的沸点与氩三相点之间的差可以通过数学纠正，从而实现相对于实际氩三相点小于 2 mK 的可达不确定度的比较校准。

结构与型号

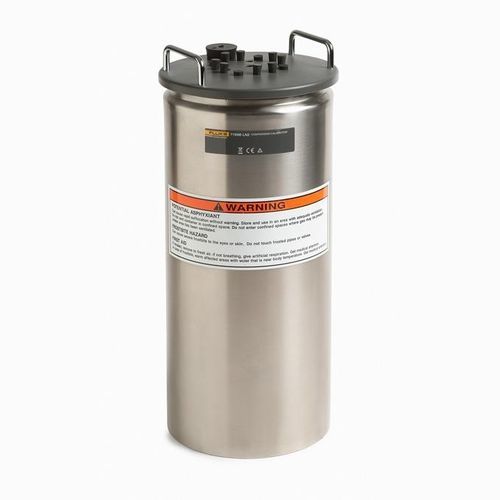

Fluke Calibration 的 LN₂ 比较校准器由真空密封的不锈钢杜瓦瓶、高纯度铜块和精密匹配的盖组成。杜瓦瓶注入液氮，铜块悬置其中；将标准铂电阻温度计（SPRT）插入铜块，并与用户的校准 SPRT 进行比较校准。

• 7196B-4：包含四个内径 8 mm（0.32"）热井。
• 7196B-13：包含五个内径 8 mm（0.32"）热井和八个内径 6.35 mm（0.25"）热井。

主要特性

• 可实现名义 –196 °C 的低成本比较校准。
• 相对于氩三相点的不确定度典型为 < 2 mK。
• 机械结构简单：真空杜瓦、高纯度铜块和精密盖，保证重复的浸入深度。

使用方式
该校准器采用浸没在液氮中的铜块；将 SPRT 放入铜块的热井并与已校准的参考 SPRT 进行比较，以在低温下执行比较校准。该装置适用于实验室比较校准，需配备已校准的参考 SPRT 并按规范处理低温介质。

技术规格

• 型号系列：7196B LN₂ Comparison Calibrator（变体：7196B-4、7196B-13）
• 名义温度：–196 °C（1 atm 时；随大气压力变化）
• 热井：7196B-4 = 四个内径 8 mm（0.32"）热井；7196B-13 = 五个内径 8 mm（0.32"）+ 八个内径 6.35 mm（0.25"）热井
• 浸入深度：从盖顶到井底 275 mm；在铜块中浸入 150 mm
• 外形尺寸（外径 × 高）：168 mm × 406 mm（6.6 in × 16 in）
• 温度稳定性：通常在 20 分钟内典型 < 2 mK（取决于大气压力稳定性）
• 温度均匀性：<0.0004 °C
• 容积：5.47 升（1.45 加仑）
• 工作原理：真空密封杜瓦与高纯度铜块；将 SPRT 插入铜块进行比较校准
• 注意：平衡温度随大气压力变化（dT/dp ≈ 0.085 mK/Pa）；实际稳定性依赖于压力稳定性
