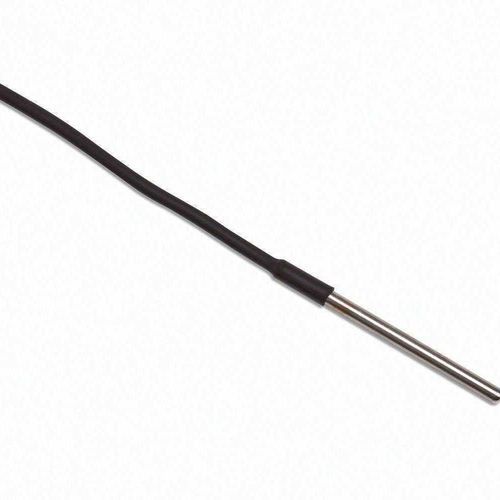

Pt100温度传感器 5606

铂电阻浸入式裸线

产品概述
Fluke 5606 全浸没白金电阻温度计 (PRT) 为需要探头（包括过渡接头和引线）全浸没的应用提供解决方案。该探头超小型，工作温度范围 -200 °C 至 160 °C，护套长 50 mm，直径 3.1 mm，采用 100 Ω 精密 sensing 元件（alpha = 0.00385），并配备防潮密封与搪瓷铜单导线，以确保在苛刻环境中的长期稳定性。

主要特性

• 工作温度范围：-200 °C 至 160 °C。
• 校准性能可达 ±0.05 °C（取决于测点与校准选项）。
• 真正的全浸没：过渡接头与引线额定覆盖全量程；无需为全浸没应用计算最小浸入深度。
• 搪瓷铜单导线可防止湿气沿线毛细渗入，优于绞合导线。
• 专用探头密封防止湿气侵入。
• 紧凑结构：护套长 50 mm，直径 3.1 mm；传感元件靠近探头端以在狭小空间实现快速响应。
• 可提供 NVLAP 认可校准（建议用于实验室和资格鉴定）。
• 已在传热流体及极低温（如液氮）条件下验证耐用性与完整性。

应用与优势

• 用于实验室/生物冷冻箱、灭菌器、烘箱和测试箱中的传感器校准与验证。
• IQ/OQ/PQ 资格验证程序及温度映射。
• 温控腔体与环境箱的温度数据记录。
• 引线直径 ≤ 0.2 mm，可通过冷冻箱门等狭窄通道布线，热损失极小。

技术规格

• 型号：5606 Full Immersion PRT。
• 温度范围：-200 °C 至 160 °C。
• 在 0.01 °C 时标称电阻：100 Ω ± 0.1 Ω。
• 温度系数（alpha）：0.00385 Ω/Ω/°C。
• 精度示例：在 0.01 °C 点 ±0.04 °C；在 160 °C 时 ±0.06 °C（见校准选项）。
• 短期可重复性：在 0.01 °C 点 ±0.03 °C；在 160 °C 时 ±0.04 °C。
• 漂移（在最高温度 100 小时后）：在 0.01 °C 点 ±0.03 °C；在 160 °C 时 ±0.04 °C。
• 滞后：±0.015 °C。
• 护套长度：50 mm ± 5 mm。
• 护套直径：3.1 mm ± 0.1 mm。
• 护套材料：316 不锈钢。
• 过渡接头：额定 -200 °C 至 160 °C（设计用于全浸没）。
• 传感器长度/位置：30 mm ± 3 mm；传感器距端部约 3 mm。
• 最小绝缘电阻：23 °C 时 20 MΩ。
• 最小/最大浸入深度：允许全浸没（液体与干燥介质）。
• 响应时间（ASTM E 644）：典型约 12 秒。
• 自热（0 °C 浴）：±0.003 °C。
• 引线：搪瓷铜线，长度 2.4 m；耐温至 160 °C。
• 校准：不含校准；可提供 NVLAP 认可校准（见订购信息）。
• 校准不确定度示例（实验室代码 200348‑0）：-197 °C: 0.03 °C；-38 °C: 0.03 °C；0 °C: 0.03 °C；100 °C: 0.045 °C；157 °C: 0.05 °C。
• 未校准公差参考：ASTM E1137 Grade A：±[0.13 + 0.0017|t|] °C。
• 建议系数（使用证书上的 R0）：A = 3.9083×10⁻³，B = −5.775×10⁻⁷，C = −4.183×10⁻¹²。
