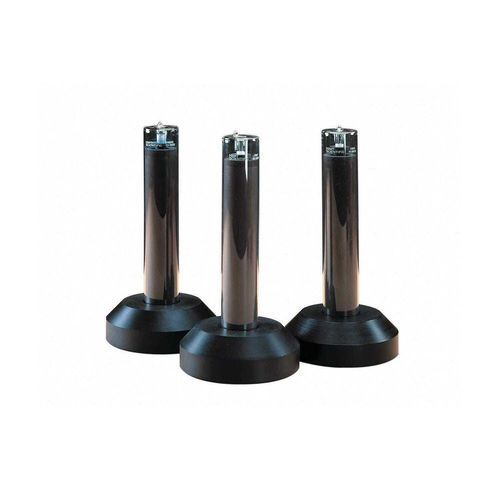

温度校准器 5900E

用于RTD传感器用于温度传感器用于温度计

主要特性

• 金属凝固点单元，所用金属样品纯度 ≥99.9999 %（通常为99.99999 %）。
• 覆盖 ITS-90 的所有固定点，从氩到铜，包括 TPW（水三相点）和镓选项。
• 平台稳定且持续时间长（镓：数周；TPW：在适当维护下可达数月）。
• 随单元提供金属样品纯度检测报告；可提供经认可的比对服务。

产品概述

• ITS-90 金属固定点单元可实现接近理论凝固温度的一次标准，实现高精度温度校准。
• Fluke Calibration 单元在超洁净实验室制造，采用高密度高纯度石墨坩埚，封装在经抽真空并回充高纯度氩气的石英或不锈钢包封体中；封口在凝固点处完成，并测量记录氩气精确压力以便进行压力校正。
• 传统尺寸单元经过融化-凝固曲线试验和斜率分析；可选与 Fluke 参考单元的互比。

镓单元

• 5943 镓单元：不锈钢包封体，内含高纯度镓（99.99999 %）的复合壳体，并在熔点温度下以标准大气压填充氩气。
• 设计考虑凝固时约3.1 %的膨胀，采用柔性且不透气的壁体，无需常规抽气/补充。
• 典型不确定度：0.1 mK（k=2）；按照说明使用可保证至少五年内维持不确定度 <0.1 mK。
• 使用 9230 Maintenance Apparatus 可实现自动化维持与实现，提供最长八天的熔化平台及便于每周自动维护。

水三相点单元（TPW）

• TPW 单元解决常见冰浴的局限（梯度、纯度、重复性、构造差异），广泛用于 ITS-90 的实现于 0.01 °C 附近。
• Fluke 的传统尺寸 TPW 单元在国家实验室实践中可优于已公布的 ±0.0001 °C 不确定度规范。
• 可使用干冰、LN2 或浸没式冷冻器形成冰层，在 Fluke 兼容的浴（7012 或 7312）中维护时可持续达两个月。

开放金属单元

• 开放式石英金属固定点单元采用与密封单元相同的高纯度材料和制造工艺，但配备高品质阀以连接精密压力控制系统。
• 可对单元进行抽真空、充气/置换惰性气体，并在受控压力下进行测量，以减少因压力校正引起的不确定度；适用于严苛的温度-压力应用及高精度 SPRT 校准。
• 设计包括便于使用时接触阀门的加长高度、纯石英棉隔热和高纯度石墨盘以减少热损失并优化垂直温度梯度。
• 典型外径为 50 mm；总体高度视型号而定（见规格）。

规格表（部分行）
Specifications
Model | Fixed Point | Style | Assigned Value (°C) | Outside Diameter | Inside Diameter | Total Outside Cell Height | Depth‡ | Cell Uncertainty (mK, k=2) | Certification (mK, k=2)†
5900E | Mercury | Stainless Steel | −38.8344 | 31 mm | 8.2 mm | 470 mm | 200 mm | 0.2 | 0.25
5904 | Indium | Traditional Quartz Glass | 156.5985 | 48 mm | 8 mm | 285 mm | 195 mm | 0.7 | 0.7
5905 | Tin | Traditional Quartz Glass | 231.928 | 48 mm | 8 mm | 285 mm | 195 mm | 0.5 | 0.8
5906 | Zinc | Traditional Quartz Glass | 419.527 | 48 mm | 8 mm | 285 mm | 195 mm | 0.9 | 1.0
5907 | Aluminum | Traditional Quartz Glass | 660.323 | 48 mm | 8 mm | 285 mm | 195 mm | 1.3 | 1.8
5908 | Silver | Traditional Quartz Glass | 961.78 | 48 mm | 8 mm | 285 mm | 195 mm | 2.4 | 4.5
5909 | Copper | Traditional Quartz Glass | 1084.62 | 48 mm | 8 mm | 285 mm | 195 mm | 10.1 | 12.0
5924 | Indium | Open Quartz Glass | 156.5985 | 50 mm | 8 mm | 596 mm | 195 mm | 0.7 | 0.7
5925 | Tin | Open Quartz Glass | 231.928 | 50 mm | 8 mm | 596 mm | 195 mm | 0.5 | 0.8
5926 | Zinc | Open Quartz Glass | 419.527 | 50 mm | 8 mm | 596 mm | 195 mm | 0.9 | 1.0
5927A-L | Aluminum | Open Quartz Glass (long) | 660.323 | 50 mm | 8 mm | 696 mm | 195 mm | 1.3 | 1.8
5927A-S | Aluminum | Open Quartz Glass (short) | 660.323 | 50 mm | 8 mm | 596 mm | 195 mm | 1.3 | 1.8
5928 | Silver | Open Quartz Glass | 961.78 | 50 mm | 8 mm | 696 mm | 195 mm | 2.4 | 4.5
5929 | Copper | Open Quartz Glass | 1084.62 | 50 mm | 8 mm | 696 mm | 195 mm | 10 | 12.0
5943 | Gallium | Stainless Steel | 29.7646 | 38.1 mm | 8.2 mm | 250 mm | 168 mm | 0.1 | 0.1
† 认证不确定度值可能与此处列示的略有差异。 ‡ 深度为从温度计井底部到纯参考材料顶部的距离。

技术规格

• 系列：覆盖氩到铜的 ITS-90 金属固定点单元。
• 典型金属样品纯度：≥99.9999 %（六个9），通常为99.99999 %（七个9）。
• 单元样式：密封不锈钢、传统密封石英、开放石英（长/短变体）及金属外壳镓单元。
• 代表性 ITS-90 指定值：水银 −38.8344 °C；铟 156.5985 °C；锡 231.928 °C；锌 419.527 °C；铝 660.323 °C；银 961.78 °C；铜 1084.62 °C；镓 29.7646 °C。
• 典型外径：31–50 mm；内径约 8–8.2 mm。
• 总外高：传统单元约 285–470 mm；开放/长变体可达约 696 mm；银/铜封装单元约 700 mm。
• 深度（温度计井到参考）：示例值 168–200 mm，视型号而定。
• 单元不确定度示例（k=2）：最低可达 0.1 mK（镓），最高约 12.0 mK（铜），视固定点和型号而定。
• 随附金属样品纯度检测报告；传统单元接受融化-凝固曲线和斜率分析；可选互比服务可用。
