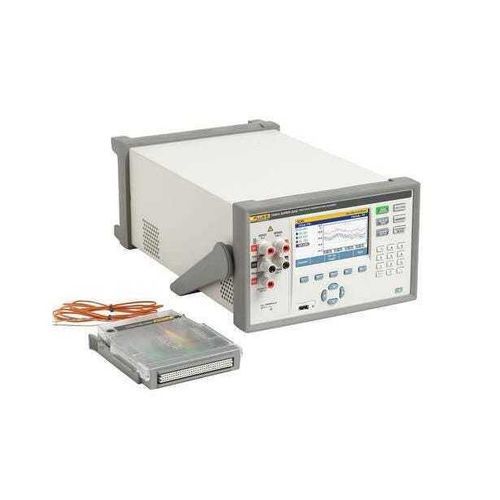

温度数据采集系统 1586A series

电压台式实验室

产品概述
Fluke 1586A Super-DAQ 采集带时间戳的高精度温度及电学测量值，供技术人员、工程师与质控团队用于过程控制验证、热分布绘图、传感器校准及研发或故障排查。所有通道的数据和统计可表格查看，仪器可同时绘制最多4路通道曲线，便于在导出至PC前进行现场初步评估。

主要特性

• 支持热电偶、PRT/RTD、热敏电阻、直流电压、直流电流和电阻测量，最多45路模拟通道（取决于配置）。
• 计量性能：使用 DAQ-STAQ 时 PRT 精度可达 ±0.005 °C，热电偶典型 ≈±0.5 °C，热敏电阻可达 ±0.002 °C。
• 扫频速率最高可达 10 通道/秒，适用于高速应用。
• 四种工作模式：Scan、Monitor、Measure、DMM；支持最多4路实时彩色趋势显示。
• 内部非易失存储与 USB/LAN 传输；支持用户/管理员配置文件以保护数据并保证可追溯性。
• 与温度源（干井、恒温槽）和多路器联动时支持自动化校准序列。

应用

• 热分布测绘与温度验证
• 过程传感器校准及 PRT/RTD、热敏电阻、热电偶的台式校准
• 生产监控、研发、航天、汽车、医药、生物技术与食品加工等领域

运行模式与可用性

• Scan：根据用户定义的测试顺序进行通道扫描
• Monitor：扫描运行时查看单一通道
• Measure：在无预设测试文件时对单通道进行记录
• DMM 模式：前面板通道作为台式数字万用表测量直流电压、电流与 2/4 线电阻
• 实时绘图：最多绘制 4 路通道，支持缩放与历史浏览

数据、连接性与安全

• 内部存储：约 20 MB 闪存用于数据/配置；扫描 RAM 可保存约 75,000 条带时间戳读数
• USB Host (Type A) 支持 FAT32 U 盘（最高 32 GB）；USB Device (Type B) 支持 SCPI 控制/传输
• LAN：Ethernet 10/100 (TCP/IP, SCPI)；RS-232 (DE-9) 用于温度源控制与自动化
• 用户/管理员配置与数据保护功能，支持可追溯性

通用规格（选录）

• 电源电压：100 V (90–110 V)、120 V (108–132 V)、220 V (198–242 V)、240 V (216–264 V)
• 频率：47–440 Hz；功耗：36 VA 峰值（平均 24 W）
• 工作温度：0 °C 至 50 °C（满精度 18–28 °C）；存储 −20 °C 至 70 °C
• 通道能力：模拟合计 45；电压/电阻 41；电流 5；数字 I/O 8 位
• 尺寸：H 150 mm × W 245 mm × D 385 mm；典型重量 6 kg
• 合规性：CE、CSA、IEC 61010 第三版

测量规格（选录）

• 扫描速率：快速最高 10 通道/秒（0.1 s/通道）；中速 1 通道/秒；慢速 4 s/通道
• 显示分辨率：最高 6 1/2 位（依传感器与量程而异）
• PRT/RTD：范围 −200 °C 至 1200 °C（依传感器）；示例精度：PRT ±0.005 °C（使用 DAQ-STAQ）
• 热敏电阻：范围 −200 °C 至 400 °C；典型精度可达 ±0.002 °C
• 热电偶：范围 −270 °C 至 2315 °C；典型通道精度约 ±0.5 °C（依模块）
• 直流电压/电流/电阻：量程与保护至 50 V；电流 ±100 μA 至 ±100 mA；电阻按量程定义

包含功能与配件（高层次）

• 支持 DAQ-STAQ 多路复用器与 High-Capacity 内置模块
• 数学通道（最多 20）支持求和、差、乘、除、多项式等运算
• 触发器：间隔、外部、报警、远程、手动、自动化测试
• 常见配件：多路复用器、输入模块、机架安装套件、校准套件与软件工具
