概述

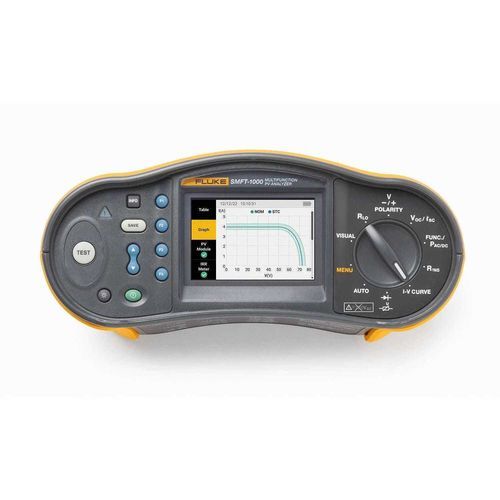

SMFT-1000 太阳能工具套件是一款面向安装、调试和定期检验的多功能光伏分析仪，适用于最高 1000 V DC 的光伏系统。该套件集成现场 I‑V 曲线跟踪、符合 IEC 62446-1 的安全与性能测试序列，并通过 IRR2‑BT 提供无线辐照度测量。与 Fluke TruTest™ 配合使用，可导入数据库、生成报告并进行历史数据对比。

主要特性

• 用于 IEC 62446-1 第1类和第2类流程的一体化测试解决方案
• 现场 I‑V 曲线跟踪并与厂家数据实时对比
• 开放电压 Voc 测量至 1000 V DC，电流测量至 20 A DC（高效率模块采用运行电流模式）
• 标配 IRR2‑BT 无线辐照度计，支持 i100 AC/DC 电流钳
• 通过 Fluke TruTest™ 实现数据导出与报告

产品概述
SMFT-1000 面向光伏专业人员与维护团队，提供屏幕引导的测试序列、自动测试模式（可选绝缘测试）以及在测试过程中绘制 I‑V 曲线的彩色显示。TruTest™ 集成可通过庞大的组件数据库简化现场设置并便于规范化报告。

关键测试功能

• IEC 62446-1 第1类安全序列：保护导体电阻 (Rpe)、开路电压 (Voc)、短路/运行电流 (Isc / operating current)、绝缘电阻 (Rins)、极性
• IEC 62446-1 第2类性能测试：I‑V 曲线跟踪并同步测量辐照度与模块温度，记录倾角和方位
• 对于效率 ≳19% 的模块，进行运行电流测量（必要时使用 i100 钳）

Fluke TruTest™ 太阳能数据库应用
TruTest™ 应用可与 SMFT-1000 联动，从包含 120,000+ 面板的数据库导入厂商规格，加速 I‑V 测试配置并生成标准化报告。

套件包含

• Fluke SMFT-1000-BP 专业工具背包
• SMFT-1000 多功能光伏分析仪（携带带、保险丝包、IRDA 光学‑USB 转接线、归零适配器）
• IRR2‑BT 无线辐照度计 Pro（80PR‑IRR 外置温度探头、安装支架）
• i100 AC/DC 100 A 电流钳（含 TPAK 磁铁套件）
• TP1000 带远程测试按钮的测试探针
• TL1000 测试线套件、TL1000‑MC4 套件、TL1000/30M 卷盘线、耦合器套件
• 硬质便携箱

现场使用与人体工程学
Auto Test 模式与屏幕引导可减少现场设置错误。IRR2‑BT 在测量过程中无线传输辐照度与温度，若无线连接中断则本地记录最长达 17 小时以供稍后同步。

主要规格

• 保护导体电阻 (Rpe)：显示范围 0.00–19.99 Ω（测量 0.20–19.99 Ω），分辨率 0.01 Ω，准确度 ±(2% + 2 digits)
• 开路电压 (Voc)：测量至 1000 V DC；分辨率 0.1 V（≤99.9 V）/1 V（≥100 V）；准确度 ±(0.5% + 2 digits)
• 短路/运行电流 (Isc)：测量范围 0.2–20.0 A，分辨率 0.1 A，准确度 ±(1% + 2 digits)；对 >~19% 效率模块为运行电流测量
• 绝缘电阻 (Rins)：量程可达 999 MΩ（例如 0.20–99.99 MΩ 分辨率 0.01 MΩ，准确度 ±(5% + 5 digits)）
• I‑V 曲线能力：屏上绘图并与厂商曲线比较；对约 19% 及以下效率模块为准，超高效模块请参照使用说明
• 通用：尺寸 ≈ 10 × 25.0 × 12.5 cm；重量 ≈ 1.4 kg；电源 6×AA；工作温度 0 °C–50 °C；安全等级 IEC 61010，CAT III 1000 V DC / CAT III 700 V AC
