线缆故障定位器 GFL-1500

太阳能应用

产品概述
Fluke GFL-1500 是一套三件式太阳能接地故障定位系统（发射器、接收器、信号追踪钳），用于快速识别并定位光伏（PV）阵列中的主动接地故障。它在故障路径中注入可追踪信号，使技术人员能从中心测试点进行非接触式快速追踪直至故障点，从而缩短排查时间并降低电气风险暴露。

FaultTrack™ 技术
FaultTrack™ 可检测主动故障并沿故障路径生成可追踪信号，技术人员可从发射器沿信号追踪至精确故障位置。该系统在现场文档不完整时亦能识别发生故障的汇流箱、分支或串。

易用性与现场工作流程
为现场工作流程设计：可从中心测试点部署，无需反复断开导体。接收器与钳形探头可快速识别受影响的分支或汇流箱，并在串内部追踪以定位故障模块或连接。

安全与合规
适用于高达1500 V DC 的光伏架构。发射器与接收器等级：CAT III 1500 V DC / CAT IV 600 V。钳形探头用于对绝缘导体进行非接触检测，最高1500 V。使用时应遵循场地及适用安全标准。

主要功能

• 定位光伏系统中的主动接地故障
• 可追踪的非接触信号，减少故障排查时间
• 集成分析、故障追踪、开路检测和地图功能
• 发射器与接收器等级为 CAT III 1500 V DC / CAT IV 600 V
• 现场套件：发射器、接收器与信号追踪钳

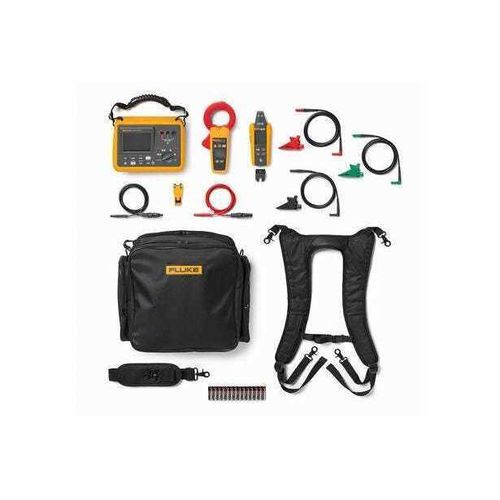

包装清单

• GFL-1500 发射器
• GFL-1500 接收器
• GFL-1500 信号追踪钳
• MC4 测试导线（1500 V 额定）
• 鳄鱼夹
• MC4 解锁工具
• 软提箱与背包式肩带
• AA 碱性电池（14 节）

使用说明
适用于电厂级和商业规模光伏阵列。钳形探头能在噪声环境中进行非接触识别并在串内追踪信号以精确定位故障。在带电设备上作业时，请遵守现场安全程序。

技术规格

• 测量类别：发射器与接收器 = CAT III 1500 V DC / CAT IV 600 V；钳形探头 = 仅用于绝缘导体，最高1500 V
• 工作电压：1500 V DC / 600 V AC（发射器/接收器）；钳形探头对绝缘导体非接触使用至1500 V
• 追踪信号频率：FAULT & MAP = 6.25 kHz；OPEN = 32.764 kHz
• 信号指示：发射器 = 图形显示 + 声响；接收器 = 数字与条形图显示、声响、LED；钳形 = 交流电流指示
• 追踪信号电流输出（典型）：Array HIGH 30 mA RMS；Array LOW 6 mA RMS；Unit HIGH 120 mA RMS；OPEN Unit HIGH 100 mA RMS；OPEN Unit LOW 30 mA RMS
• 追踪信号电压输出（开路，典型）：Unit HIGH 30 V RMS；OPEN Unit LOW 25 V RMS
• 电压范围/分辨率（ANALYZE）：0–1500 V DC，分辨率 1 V（检测到高电容或高电阻时不进行电压测量）
• 电阻范围（ANALYZE）：≈ <5 kΩ（FAULT），≈ 10 kΩ（FAULT），≈ 50 kΩ，≈ 100 kΩ，≈ 500 kΩ，>1 MΩ
• 检测范围（典型）：FAULT & MAP Array 模式 空气中最大 4.75 m；FAULT & MAP Unit 模式 空气中最大 5.9 m；OPEN Unit 模式 空气中最大 2.7 m
• 交流电流（钳形）：量程 150 mA；分辨率 0.1 mA；最大导体直径 61 mm
• 显示：发射器与接收器 = 图形 LCD；钳形 = 段式 LCD。照明：发射器/接收器 前灯；钳形 背光
• 环境：工作温度 发射器/接收器 -20 °C 至 50 °C；钳形 -10 °C 至 50 °C；工作海拔 0–3000 m；存储海拔 0–12,000 m
• 防护/机械：发射器 非工作时 IP54；接收器 IP54；钳形 IP30（夹口闭合）。抗摔试验 1 m
• 瞬态保护：适用单元 10 kV（1.2/50 μs）
• 电源：发射器 8×AA（碱性或 NiMH）；接收器 4×AA；钳形 2×AA
• 电池寿命（典型）：发射器 Array FAULT/MAP 约15 小时；Unit 模式约8–15 小时；接收器 约16 小时；钳形 >150 小时（无背光/聚光时）
• 尺寸与重量（含电池）：发射器 约244×180×106 mm，约2.04 kg；接收器 约183×75×43 mm，约0.27 kg；钳形 约257×116×46 mm，约0.6 kg
