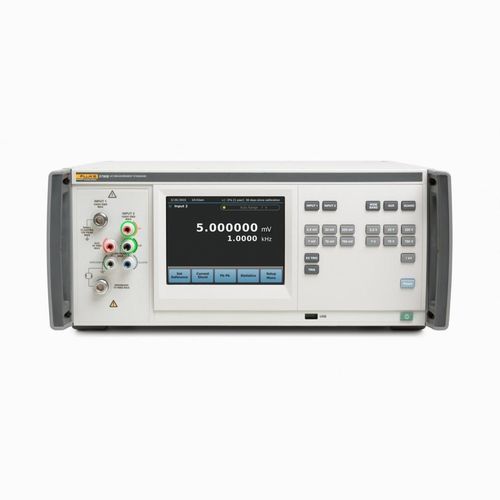

AC电压测量仪器 5790B series

电流数字多功能

主要特性

• 多用途交流测量和转换标准：兼具热转换标准的准确度与数字万用表的易用性。
• 绝对交流电压测量不确定度低至 ±24 ppm（1年，23 °C ±5 °C，99% 置信度）。
• 交流电压量程：600 μV 至 1000 V；频率量程：10 Hz 至 1 MHz（可选扩展至 30 MHz 或 50 MHz）。
• 可配合 A40B 系列电流分流器进行直接、绝对或相对电流测量，并可存储多达150个分流器参数。
• 6.5 英寸全彩电容式触摸屏显示器，直观图形化用户界面与软键菜单，前面板带有快速量程/输入硬键和危险电压指示。
• 可单独作为转换标准或与外部直流电源配合，自动执行必要切换与计算。

产品概述
5790B 交流测量标准是一款多功能交流测量与传递标准，兼具热电转换器的高精度与数字式操作便捷性。其低不确定度和宽频带能力使其适用于对多种校准器、放大器及传递标准进行交流电压、交流电流与宽带性能的全面校准。设备提供绝对与相对模式电流测量功能，并通过用户界面支持分流器参数的输入与存储，从而在连接分流器后几秒内完成相应测量。

宽带与特殊功能
提供“/3”宽带选项（2.2 mV 至 7 V、10 Hz 至 30 MHz）与可选“/5”宽带选项（扩展至 50 MHz），并可作为特殊用途 50 MHz、225 mV、50 Ω 输入选件来进行单点校准、基于串联电缆末端计算被测功率，用于校准射频功率计的参考输出。设备具备统计功能（样本数量、标准偏差、平均值、最小/最大值）及波形峰-峰值计算（可选正弦、方波、三角波、梯形波）。

可靠性与测量元件
5790B 基于福禄克固态真有效值（RMS）转换器设计，输出电压较高（约 2 V），较传统热电偶转换器提供更高精度和更快稳定时间。设备还采用密封薄膜电阻网络以减少交流测量误差，所有关键元件由福禄克微电子部门设计与制造以确保一致性与可靠性。

连接与人体工程学
设备设有三组输入端子：两个 N 型连接器与一组香蕉头接线柱（用于交流测量与传递模式），可以将交流或直流电压加至任一连接端以覆盖全量程并自动识别交流或直流输入。前面板具备 Visual Connection Management™ 可视接线指示，指导正确连接。

Caractéristiques / spécifications techniques

• 不确定度（交流/直流电压，99% 置信度）：总不确定度指标 ±24 ppm（1 年期，23 °C ±5 °C）。
• 输入量程：输入1：600 μV 至 1000 V（含 5% 过量程）；输入2：600 μV 至 1000 V（含 5% 过量程）；辅助输入：250 mV 至 500 mV；宽带输入：＜7 V rms（宽带选件另有说明）。
• 频率范围：10 Hz 至 1 MHz（标准），可通过选件扩展至 30 MHz 或 50 MHz。
• 预热时间：30 分钟。
• 相对湿度（工作）：45%（≤50°C）；75%（≤45°C）；95%（≤30°C）。
• 海拔（工作）：3050 米以下。
• 储存温度：-40 °C 至 70 °C。
• 电磁兼容（EMC）：符合 IEC 61326-1（受控电磁环境），CISPR 11 第1组 A 级；符合相关 FCC/KCC 要求。
• 浪涌标准：C62.41-1980A 类。
• 可靠性：符合 MIL-T-2880D 第3.13.3节。
• 外形尺寸：高度 17.8 cm（7 in，含标准机架安装 +1.5 cm）；宽度 43.2 cm（17 in）；长度 63 cm（24.8 in）。
• 最高功率需求：5790B：100 VA。
• 重量：标准 24 kg（带宽带选件 24.5 kg）。
• 电源：50 Hz 或 60 Hz；100 V 至 120 V、220 V 至 240 V 等常用电压范围。
• 安全性：符合 UL1244、IEC 348-1976、IEC 1010、CSA C22.2 No.231 及 ANSI/ISA S82 等标准。
• 远端接口：RS-232、IEEE-488（GPIB）。
• 置信度水平：99%（另有规定除外）。
• 型号与选件示例：5790B（标准）；5790B/3（+30 MHz 宽带选项）；5790B/5（+50 MHz 宽带选项）；5790B/AF（50 MHz 宽带选件，已对串联电缆末端进行单点特征化校准以提高 50 MHz 点测量准确度）。
