多功能校准器 5322A series电压电流回路
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 物理尺寸
- 多功能, 电压, 电流, 回路, 电阻, 阻抗
- 选项
- 手提式, 手动
- 温度
最少: 18 °C
(64 °F)最多: 28 °C
(82 °F)- 电压
115 V, 230 V
产品介绍
产品概述
主要功能与能力
用户界面与控制
随附配件与可选项
型号
应用
前/后面板重点
技术规格（节选）

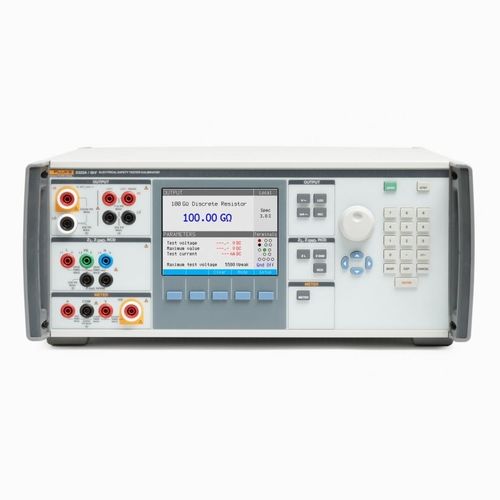

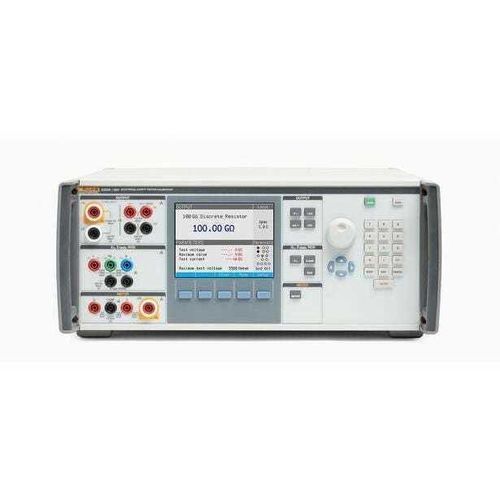

- Fluke Calibration 5322A 是一款多功能电器安全测试仪校准器，将多种校准功能集成于一台设备，可替代用于电气安全测试仪校准的分立电阻、十进制电阻箱和定制夹具。
- 设计用于提高实验室与生产线的校准产能 — 与手动多仪器方法相比，使用 MET/CAL 校准管理软件自动化时，速度可提升至 4 倍左右。
主要功能与能力
- 可校准广泛的测试仪：Hipot（AC/DC）、绝缘电阻（兆欧）测试仪、漏电流测试仪、多功能安装测试仪、便携电器测试仪（PAT）、通断/接地/地线测试仪、环路/线路阻抗测试仪及 RCD/GFCI 测试仪。
- 用于绝缘电阻校准的可连续可变高压电阻输出：1.5 kV 下 10 kΩ 至 100 GΩ（配合外置 R‑倍增器及附带 10 kV 分压器可扩展至 10 TΩ 和 10 kV）。
- 支持直接/接触、差分和置换方法的漏电流模拟，分辨率 10 µA（范围 0.1 mA 至 30 mA）。
- 用于通断和接地校准的精密低电阻源：100 mΩ 至 10 kΩ（支持 2 线和 4 线模式；可选 10 mΩ 离散电阻）。
- 环路/线路阻抗输出采用 16 个大功率电阻，带 Scan 模式及可选有源环路补偿（VLC）以补偿残余阻抗（COMP 模式可补偿至 2 Ω）。
- RCD/GFCI 模拟与测量：在多种模式下（0.5×I、1×I、1.4×I、2×I、5×I 及 PAT 模式）校准跳闸电流与跳闸时间，分辨率高、不确定度低。
- 内置 Hipot AC/DC 电压校准与测量至 5 kV；随附 10 kV 分压器用于测量至 10 kV；可选 40 kV 特性探头用于更高电压应用。
- 可选 VLC（600 V 精密 AC/DC 源）用于电压校准，并提供同步有源模式以降低干扰。
用户界面与控制
- 大尺寸亮彩显示屏，采用颜色区分输出（蓝色）与测量（红色）数值，并显示活跃端子。
- 自适应软键、数字键盘与旋钮用于精确数值输入与量程选择。
- 通过 Mode 软键可调出图形化连接与操作帮助，指导正确接线与流程。
随附配件与可选项
- 外置 R‑倍增器（R‑Multiplier），用于将高阻输出扩展至 10 TΩ（用于 10 kV 测试）。
- 随附 PAT RCD 适配器，便于不同区域插头/插座的安全连接。
- 随附外置 10 kV 分压器以用于 10 kV 测试；可选配 40 kV 特性探头。
- 可选附件：5322A‑LOAD（5 kV 高阻负载）、VLC（600 V 源与电压环路补偿）、运输箱、机架安装套件等。
型号
- 5322A — 基本型（1.5 kV 电阻）。
- 5322A/5 — 带 5 kV 高压电阻输出。
- 5322A/VLC — 带 600 V 源与有源环路补偿。
- 5322A/40 — 支持 40 kV 特性探头选件。
- 可用组合示例：5322A/5/VLC、5322A/VLC/40、5322A/5/40、5322A/5/VLC/40。
应用
- 实验室内对绝缘测试仪、Hipot、漏电流测试仪、RCD/GFCI、PAT、环路/线路阻抗、接地连接和低电阻计等设备进行校准。
- 生产测试台与校准实验室采用单一多功能仪器以减少校准时间、占用空间及结果差异。
前/后面板重点
- 彩色显示与软键实现按模式驱动的直观操作；显示活跃端子。
- 输出旋钮与数字键盘用于快速精确输入；屏幕提供连接图示帮助。
- 提供 IEEE‑488 与 USB 通讯接口，便于与自动化校准系统及 MET/CAL 集成。
技术规格（节选）
- 规格置信度：99 %；校准周期：1 年。
- 电源：115/230 V AC（50/60 Hz）+10 % / −14 %；最大功耗 1250 VA。
- 工作环境：预热 15 分钟；工作温度 18 °C～28 °C；存储 −10 °C～50 °C；海拔最高 3050 m；相对湿度 ≤80 %（28 °C 时；>10 GΩ 输出指定 ≤70 %）。
- 外形尺寸：430 × 555 × 170 mm；重量：约 20 kg。
- 低电阻源：100 mΩ～10 kΩ（+10 mΩ 离散值）；4 线最低输出 1 mΩ。
- 高阻源 1.5 kV：10 kΩ～10 GΩ（+100 GΩ 单值）；5.5 kV 选件：10 kΩ～100 GΩ。
- 测试电压测量：0 V～5500 V DC。
- 接地电阻源：1 mΩ～1700 Ω。
- 环路/线路源：25 mΩ～1700 Ω；COMP 模式（VLC）补偿至 2 Ω；分辨率 1 mΩ。
- 漏电流源：0.1 mA～30 mA；各模式下的不确定度按说明。
- RCD：多段跳闸电流与跳闸时间；时间范围 10～5000 ms，且不确定度低。
- 万用表输入：V 至 1100 V；HV 至 5000 V；COM‑PE 耐压 2200 V pk。
- AC/DC 电流：0～20 A 连续；20～30 A 可持续最多 5 分钟。
- 选件/附件：R‑Multiplier、10 kV 分压器、40 kV 探头、5322A‑LOAD、VLC、PAT RCD 适配器、机架和运输箱。
