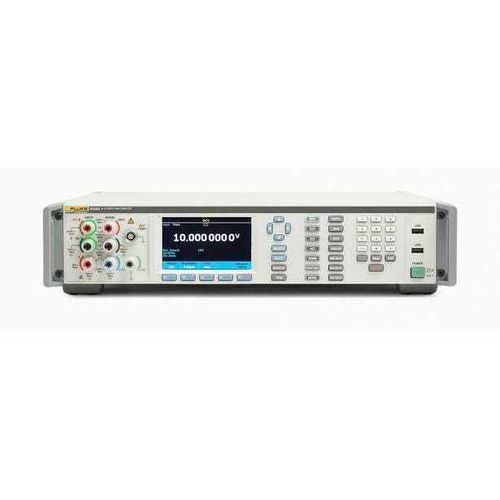

图像万用表 8558A

数字台式1000 V

产品概述
8.5 位数字多用表 8558A 将高分辨率直流测量与高速数字化（最高 5 MS/s）结合，用于实验室表征和生产测试自动化。高速数字化入存储（每次读数 200 ns）与高吞吐率可捕捉低电平瞬态并提升测试线产能。

主要特性

• 高分辨率数字化 5 MS/s，电压带宽最高达 20 MHz，电流带宽最高达 4 MHz
• 低速下可达 8.5 位分辨率；在 4.5 位下可实现每秒最高 100,000 次读数，适合高速自动化系统
• 板载存储最多可保存 15,000,000 个读数
• 彩色图形显示：趋势图、波形、FFT、直方图与统计
• 前/后可编程电子输入开关及 Visual Connection Management™ 指示端子
• 前后 USB 主机端口及对 USB U 盘的支持

数字化与测量能力

• 电压数字化：100 mV – 1000 V，最高 5 MS/s，带宽最高 20 MHz
• 电流数字化：10 µA – 2 A，最高 5 MS/s，带宽最高 4 MHz
• 电压灵敏度可达数百 nV，电流灵敏度可达数百 pA，适合检测超低电平瞬态
• 采用 18 位 SAR ADC，在数字化速率下仍提供高分辨率

连接性与系统兼容

• 行业标准远程接口：GPIB (IEEE‑488.2)、USBTMC、以太网
• 高速内存传输至 PC：通过 USB（二进制）可达 500,000 读数/s，以太网/GPIB 可达 200,000 读数/s
• 兼容 SCPI 指令，支持 3458A/8508A 仿真模式及 IVI 驱动
• 支持 MET/CAL 校准流程
• 触发选项：外部 BNC Trig In/Out（沿/电平）、定时器、时间点、线路；外部触发延迟 <100 ns

可用性与操作

• 直观的配置菜单与图形界面缩短设置时间
• 支持多语言与多种显示模式，便于快速分析
• 把手与过模轮便于搬运与操作舒适性
• 可自动化重复任务；板载存储减少对 PC 的即时依赖

技术规格（节选）

• 型号：8558A
• 分辨率：最高 8.5 位（名义）
• 数字化：存储中最高 5 MS/s；存储每读数 200 ns
• 读数速度：8.5 位时 1 rdg/s；4.5 位时最高 100,000 rdg/s
• 电压范围：DC 100 mV – 1000 V；AC 10 mV – 1000 V（1 Hz – 10 MHz）
• 电流范围：DC 10 µA – 2 A；AC 10 µA – 2 A（1 Hz – 100 kHz）
• 带宽：电压最高 20 MHz；电流最高 4 MHz
• ADC：18 位 SAR
• 板载存储：最多 15,000,000 个读数
• 接口：GPIB、USBTMC、以太网、USB 主机（前/后）
• 触发：外部 BNC、沿/电平、定时器、时间点、线路；外部延迟 <100 ns
