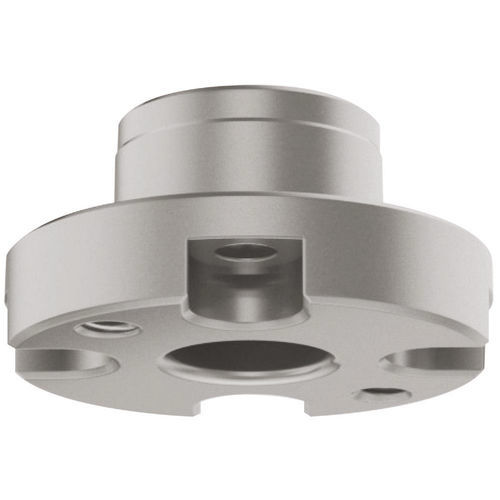

工业接收器 AMWF-BU series

自动化

产品概述
与 AMWF-L-S 系列球锁定定位销配套使用。这些 Flex 接收器用于与 AMWF-L-S 系列球锁定气动 Flex 定位销配合，在各种工装、夹具和装配操作中实现定位与固定。施加气压时，球体收回到销内，从而使销可从接收器中取出。材质为1045钢，表面为化学镀镍。

兼容性

• 与 AMWF-L 系列气动夹紧定位销（AMWF-L-S 家族）配套使用。
• 接收器专为 AMWF-L 定位器设计。

型号/规格（表）
列标题: ID | SKU | 螺纹 | P.C.D. | D | D1 (g6) | D2 | D4 (E7) | D5 | W | H | H1 | H2 | H3 | V | 适用定位销
131970 | AMWF18-BU | M4x0.70 | 28 | 36 | 20 | 19.6 | 12.1 | 4.5 | 8 | 8 | 10.5 | 7.5 | 3.5 | 45 | AMWF18L-4S, AMWF18L-4S-G
131973 | AMWF26-BU | M5x0.80 | 34 | 44 | 25 | 24.6 | 16.1 | 5.5 | 9.5 | 9.5 | 11 | 7 | 4 | 45 | AMWF26L-4S, AMWF26L-4S-G

材料与表面处理
由1045钢制成，表面经化学镀镍处理。

资料

• 规格书 (PDF)
• 产品视频 (MP4)
• 产品目录 (PDF)
• 使用说明 (PDF)
• 安装说明 (PDF)

特性 / 技术规格

• 型号：AMWF-BU
• 产品类型：接收器（用于 AMWF-L 定位器的钢制接收器）
• 兼容：AMWF-L-S 系列球锁定气动 Flex 定位销
• 材料：1045 钢
• 表面：化学镀镍
• 可用 SKU/螺纹：AMWF18-BU (M4x0.70), AMWF26-BU (M5x0.80)
• 关键尺寸（示例）：AMWF18-BU D=36 mm, H=8 mm, V=45 mm；AMWF26-BU D=44 mm, H=9.5 mm, V=45 mm
