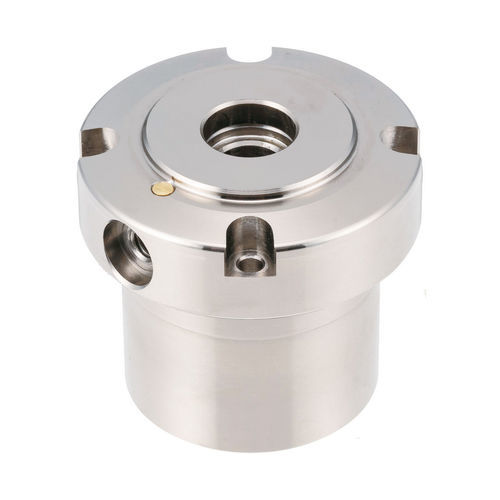

夹具定位器 AMWFH-S series

气动

Overview
该轻型气动定位模块（型号 AMWFH‑S）用于 Flex 定位系统，可实现高精度定位并加快夹具板更换。为单作用下拉式夹紧结构：气源仅用于解锁；弹簧力在断气时保持夹紧。重复定位精度为 0.06 mm，工作气压仅需 44 psi（约 3.0 bar）。

Product variants

• AMWFH49‑S（ID 230414）— 总体直径 Ø49 mm；夹紧力 134 lbs；兼容夹紧销：AMWFH49‑M6L、AMWFH49‑M6S；SKU AMWFH49‑S。
• AMWFH64‑S（ID 230417）— 总体直径 Ø64 mm；夹紧力 224 lbs；兼容夹紧销：AMWFH64‑M8L、AMWFH64‑M8S；SKU AMWFH64‑S。

Technical specifications

• 型号：AMWFH‑S（气动 Flex 夹紧定位器 — 轻型，下拉式）
• 精度（重复定位）：0.06 mm
• 工作原理：单作用 — 气源仅用于解锁；弹簧在断气时提供夹紧力
• 解锁口：两个解锁接口
• 所需气压：44 psi（约 3.0 bar）
• 夹紧力：134 lbs（AMWFH49‑S），224 lbs（AMWFH64‑S）
• 可选外径：49 mm、64 mm

Applications

• 安装在 Flex 定位系统的底板上，用于快速更换工装板
• 用于加工和装配工序中的精确定位与可重复夹紧
• 适用于在断气时仍需弹簧保持夹紧的场合（失压保护）

Materials & compatibility

• 本体：无电解镍镀层 4140 钢
• 钢球：不锈钢
• 兼容夹紧销：AMWFH49‑M6L、AMWFH49‑M6S、AMWFH64‑M8L、AMWFH64‑M8S
