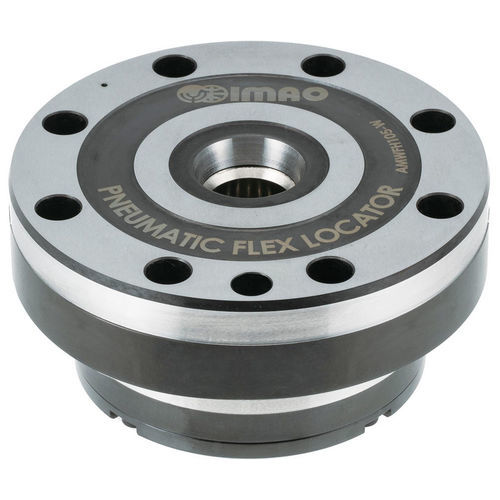

夹具定位器 AMWFH-WP series气动
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用
- 夹具
- 所用技术
- 气动
- 重量
899 lb
(407.78 kg)
产品介绍
概述
该气动 Flex 定位/夹紧模块（AMWFH-WP 系列）提供高精度定位，采用弹簧力夹紧，并可通过涡轮进气选项提高夹紧力。模块安装于基板，夹紧销固定于夹具板，实现快速夹具板更换和可重复定位。
特点
资料
零件选项
附件
技术规格
该气动 Flex 定位/夹紧模块（AMWFH-WP 系列）提供高精度定位，采用弹簧力夹紧，并可通过涡轮进气选项提高夹紧力。模块安装于基板，夹紧销固定于夹具板，实现快速夹具板更换和可重复定位。
特点
- 用于高精度定位和大夹紧力的 Flex 定位模块
- 弹簧力夹紧，支持涡轮空气增压以提高夹紧力
- 定位重复性：5 微米（0.005 mm）
- 可安装成形夹爪作为 OD 或 ID 夹紧的成形保持夹具
- 随附：金刚石销、定位销、节流塞、安装孔盖和定位孔盖
- 本体材料：1055 钢，黑色氧化处理；滚珠：不锈钢
- 工作方式：向解夹口供气以打开；放气则弹簧夹紧；向涡轮口供气以增强夹紧力
资料
- 规格说明（PDF）
- 视频（产品演示）
- 说明书（PDF）
- 产品目录（Pneumatic Flex Locators）
零件选项
- SKU：230401 — 零件：AMWFH105-WP — 螺纹：M5 — 外径：105 mm — 额定夹紧力：899 lbs — 涡轮时夹紧力：2,023–2,697 lbs — 工作气压：87–145 psi — 配合夹紧销：AMWFH105-M
- SKU：230411 — 零件：AMWFH140-WP — 螺纹：M6 — 外径：140 mm — 额定夹紧力：1,910 lbs — 涡轮时夹紧力：4,271–5,845 lbs — 工作气压：87–145 psi — 配合夹紧销：AMWFH140-M
附件
- AMWFH-O — OD 保持爪，可加工，配合 AMWFH 气动夹具使用
- AMWFH-I — ID 保持爪，锥形螺钉，配合 AMWFH 气动夹具使用
技术规格
- 型号：AMWFH-WP（Flex 型，涡轮进气）
- 定位重复性：5 微米（0.005 mm）
- 夹紧方式：弹簧力；通过涡轮口实现涡轮增压
- 最大夹紧力（涡轮时）：系统相关，最高可达 5,800 lbs；零件特定范围：2,023–2,697 lbs（105 mm）、4,271–5,845 lbs（140 mm）
- 额定夹紧力（无涡轮）：899 lbs（105 mm）、1,910 lbs（140 mm）
- 工作气压：87–145 psi
- 本体：1055 钢，黑色氧化处理；滚珠：不锈钢
- 随附件：金刚石销、定位销、节流塞、安装孔盖、定位孔盖
- 可作为成形保持夹具使用：兼容 OD/ID 成形爪
- 可用外径：105 mm（AMWFH105-WP）、140 mm（AMWFH140-WP）
