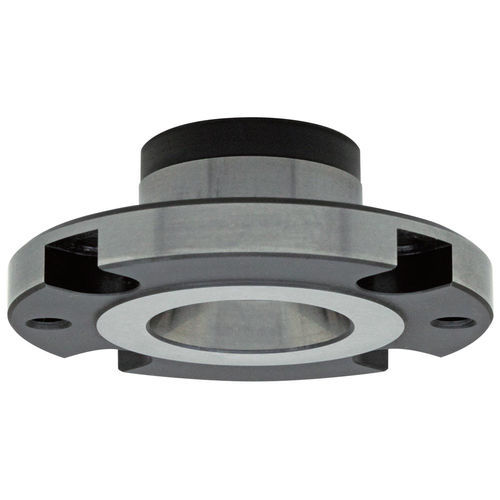

工业接收器 AMWF-BU series

自动化高精度

产品说明
AMWF-BU 系列 Flex 定位接收器为与 AMWF-W 系列球锁气动 Flex 定位销配合使用的高精度接收元件。用于夹具、工装和装配操作中的精确定位和可靠紧固。施加气压时，定位销内的球体收回至销内，使定位销能快速从接收器中释放。定位重复性为 ±10 微米。主体材料为经热处理的 4140 钢，表面为黑色氧化处理。

可选部件（表格）
ID | SKU | Part Number | Type | Thread | D | D1 g6 | D2 | Dp P.C.D. | D4 | D5 +0.15/+0.05 | H ±0.003 | H1 | H2 | H3 | V Degrees | For SHCS Size | Use Locator Pin | Use with Knob-Locking Locator | PN
136932 | AMWF40-BU-D | AMWF40-BU-D | Diamond | M5x0.80 | 60 | 28 | 27.5 | 50 | 38 | 16 | 8 | 15 | 10 | 2.5 | 45 | M5 | AMWF40-W-T/-S | CP741-1660L
136934 | AMWF40-BU-S | AMWF40-BU-S | Straight | M5x0.80 | 60 | 28 | 27.5 | 50 | 38 | 16 | 8 | 15 | 10 | 2.5 | 45 | M5 | AMWF40-W-T/-S | CP741-1660S
136930 | AMWF40-BU-T | AMWF40-BU-T | Tapered | M5x0.80 | 60 | 28 | 27.5 | 50 | 38 | 16 | 8 | 15 | 10 | 2.5 | 45 | M5 | AMWF40-W-T/-S | CP741-1660L
136933 | AMWF50-BU-D | AMWF50-BU-D | Diamond | M6x1.00 | 75 | 36 | 35.5 | 62 | 48 | 20 | 10 | 19 | 14 | 3.5 | 45 | M6 | AMWF50-W-T/-S | -
136935 | AMWF50-BU-S | AMWF50-BU-S | Straight | M6x1.00 | 75 | 36 | 35.5 | 62 | 48 | 20 | 10 | 19 | 14 | 3.5 | 45 | M6 | AMWF50-W-T/-S | -
136931 | AMWF50-BU-T | AMWF50-BU-T | Tapered | M6x1.00 | 75 | 36 | 35.5 | 62 | 48 | 20 | 10 | 19 | 14 | 3.5 | 45 | M6 | AMWF50-W-T/-S | -

媒体（文档标题）

• 规格
• 使用说明
• 查看产品目录
• 如何使用
• 如何安装

特性 / 技术规格

• 定位重复性：±10 微米
• 本体材料：热处理 4140 钢，黑色氧化处理
• 兼容性：AMWF-W 系列球锁气动 Flex 定位销；CP741 Flex 夹紧定位器
• 可选类型：Diamond、Straight、Tapered
• 螺纹尺寸：M5 x 0.80（AMWF40 变体）、M6 x 1.00（AMWF50 变体）
• 外径：60 mm（AMWF40）和 75 mm（AMWF50）
• 典型应用：用于工装、夹具和装配中的定位与固定；在气压作用下球体收回以便释放
• 尺寸变体：如上表所列的特定参数（D、D1 g6、D2、P.C.D.、D4、D5、H、H1、H2、H3、V 度）
