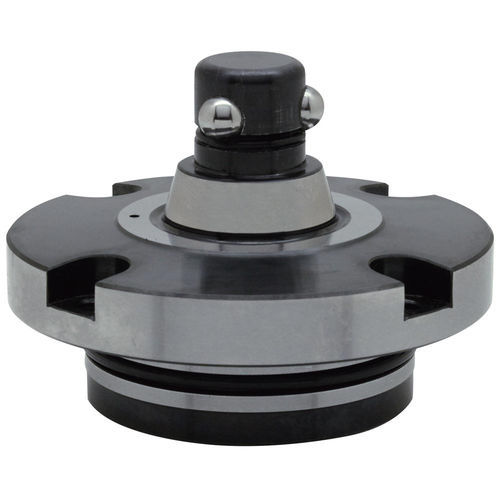

夹具定位器 AMWF-W series

气动

产品说明
这些球锁式气动Flex定位销与AMWF-BU系列Flex定位受座配合使用，用于多种夹具、治具和装配工序中的定位与夹紧。当三颗球顶出时，衬套被居中并夹紧，从而实现高定位重复性。施加气压时，球体回缩入销内，使定位销可从受座中释放。定位重复性：±0.003 µm。外体为4140钢并经化学镀镍处理。球体为440C不锈钢。气缸为1045钢。

特性

• 球锁式气动定位销
• 配合AMWF-BU系列受座使用
• 三球机构使衬套居中并实现高重复性
• 气动驱动球体回缩以释放
• 外体：4140钢，化学镀镍表面
• 球体：440C不锈钢
• 气缸：1045钢

零件选项（表）
ID | SKU | Part Number | Type | T Thread (drilled hole dia.) | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | D4 (mm) | D5 (mm) | D6 (mm) | Dp P.C.D. (mm) | L (mm) | H | H1 | H2 | H3 | V (degrees) | For SHCS Size | Clamping Force (Lbs) | Operating Air Pressure (psi) | Use Receptacle Bushing | PN
136928 | AMWF40-W-S | AMWF40-W-S | Straight | M6X1.00 - Dia 5.2 | 70 | 48 | 47.5 | 38 | 20 | 16 | 7.2 | 60 | 5 | 12 | 15 | 35 | 8 | 45 | M5 | 899.2 | 72.5 | AMF40-BU-T/-D/-S |
136926 | AMWF40-W-T | AMWF40-W-T | Tapered | M6X1.00 - Dia 5.2 | 70 | 48 | 47.5 | 38 | 24.5 | 16 | 7.2 | 60 | 5 | 12 | 15 | 35 | 8 | 45 | M5 | 899.2 | 72.5 | AMF40-BU-T/-D/-S |
136929 | AMWF50-W-S | AMWF50-W-S | Straight | M8X1.25 - Dia 6.8 | 85 | 58 | 57.5 | 48 | 26 | 20 | 8.2 | 72 | 6 | 15 | 19 | 44 | 10 | 45 | M6 | 1416.2 | 72.5 | AMF50-BU-T/-D/-S |
136927 | AMWF50-W-T | AMWF50-W-T | Tapered | M8X1.25 - Dia 6.8 | 85 | 58 | 57.5 | 48 | 31.5 | 20 | 8.2 | 72 | 6 | 15 | 19 | 44 | 10 | 45 | M6 | 1416.2 | 72.5 | AMF50-BU-T/-D/-S |

技术规格

• 型号：AMWF-W
• 可用类型：Straight（直型）和 Tapered（锥型）
• 典型螺纹尺寸：M6 x 1.00 和 M8 x 1.25（钻孔直径见表）
• 定位重复性：±0.003 µm
• 外体材质：4140钢，化学镀镍表面
• 球体材质：440C不锈钢
• 气缸材质：1045钢
• 示例夹紧力：约899.2 lbs（AMWF40 系列）、约1416.2 lbs（AMWF50 系列）
• 典型工作气压：72.5 psi（各型号详见表）
• 设计用于配合 AMWF-BU 系列受座使用
