脉冲变压器

干式用于灯高电压

产品概述

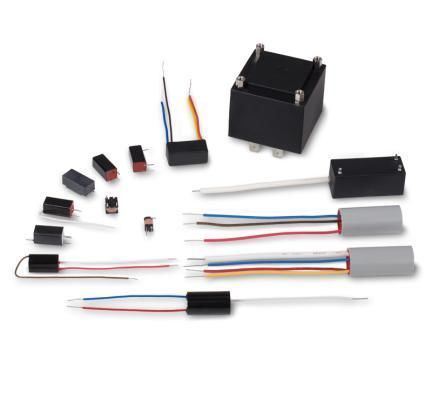

触发是通过产生高压脉冲在氙气闪光灯内引发初始电离以启动放电的过程。大多数闪光灯系统使用触发线圈（触发变压器）产生短时高压脉冲（通常为微秒级或更短）。Excelitas 提供多种尺寸和配置的触发线圈，适用于外部触发和串联触发，并提供适配 SMD 装配的型号。

详细说明
主要有两种触发方式：串联注入触发（series injection）和使用专用线圈的外部触发。

外部触发通过施加高压脉冲在阳极与阴极之间形成细小的电离通道。耦合方法包括绕组在灯体上的细镍线或灯泡表面的金属条。外部触发线圈通常更小、更轻，且在多种应用中更具成本效益。

串联触发具有更高的时间精度，常用于液冷激光灯。用于串联触发的线圈通常更大，因为它们不仅要产生高压点火，还需承受高达数千安培的灯电流。

规格（表格）
Part Type | Triggering Type | Sec. Voltage Max / kV Unloaded | Prim. Voltage Max / V Unloaded | Trigger Energy Max / mWs | Trigger Power max / W | Transformer Ratio | Prim. Inductance µH | Trigger Capacitor CZ / µF | Width mm | Height mm | Length mm
ZS 0609-4V0A | Parallel | 5 | 250 | 2 | 0.2 | 1:43 | 2 | 0.022-0.068 | 5 | 5 | 8
ZS 1090-MZ1 | Parallel | 7 | 330 | 3 | 0.2 | 1:23 | 9 | 0.022-0.068 | 8 | 8 | 9
ZS 1052 | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052-1* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052-11* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052-12* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052 AC* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052 AC-2B* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1031* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1031-11* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1031-15* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1031-7A* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1032 | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 17 | 17 | 43
ZS 261816 | Parallel | 15 | 250 | 10 | 0.5 | 1:65 | 39 | 0.1-0.22 | 18 | 16 | 26
ZS 1324-20V | Parallel | 24 | 400 | 20 | 0.8 | 1:50 | 50 | 0.1-0.33 | 13 | – | 24
ZS 1324-24V | Parallel | 24 | 400 | 20 | 0.8 | 1:54 | 35 | 0.1-0.33 | 13 | – | 24
ZS 1324-16V-4 | Parallel | 20 | 400 | 20 | 0.8 | 1:29 | 35 | 0.1-0.33 | 13 | – | 24
ZS 1624 | Parallel | 17 | 600 | 15 | 0.6 | 1:30 | 53 | 0.01-0.47 | 11 | 11 | 24
ZS 1052 S HT | Parallel / SMD | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 9 | 8 | 18
STS 36 | Series | 25 | 600 | – | – | 1:44 | 33 | 0.47-1 | 35 | 46 | 53

* 部分型号提供高温材料选项。

技术特性

• 功能：通过短时高压脉冲在氙气闪光灯中生成初始电离。
• 触发类型：外部触发和串联触发（series injection）。
• 外部触发：通过细镍线或金属条耦合 HV 脉冲；适用于紧凑和低成本设计。
• 串联触发：提供更高的时间精度，并能承受极高的灯电流；常用于液冷激光灯。
• 可用系列：ZS 系列变体、STS 36 以及兼容 SMD 的版本。
• 主要电气参数（按型号）：二次电压 (kV)、一次电压 (V)、触发能量 (mWs)、触发功率 (W)、变比、一次电感 (µH)、建议触发电容范围 (CZ / µF)。
• 每型号提供的物理尺寸：宽、高、长（mm）。
• 部分型号标注有高温材料选项。
