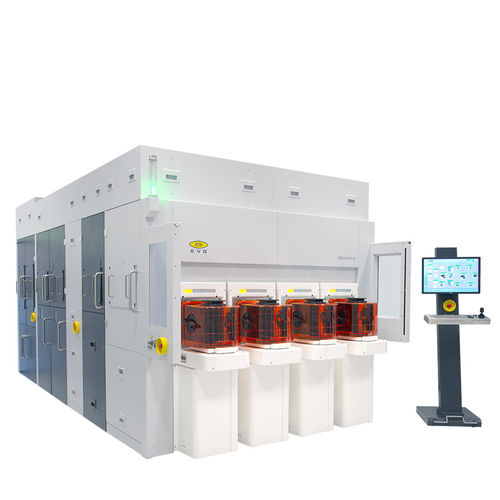

半导体器件的垂直堆叠已成为一种越来越可行的方法,可以持续提高器件密度和性能。 晶圆到晶圆粘接是实现三维堆叠设备的必要工艺步骤。 EVG 的 GEMINI FB XT 集成融合粘接系统扩展了当前标准,并将更高的生产率与更高的校准和覆盖精度相结合,适用于存储器堆叠、3D 片上系统 (SoC)、背面照明 CMOS 图像传感器堆叠和芯片分割等应用。 该系统采用新型 SmartView NT3 键合对准器,专门针对低于 50 nm 的熔合和混合晶圆粘合对准要求而开发。
具有全
新的 SmartView® NT3 面对面键合对准器,具有 50 nm 以下的晶圆对准精度高
达六个预处理模块,如:
清洁模块
LowTemp™ 等离子激活模块对
准验证模块
Deond 模块
XT 框架概念,通过 EFEM 实现最高吞吐量 (设备前端模块)
可选功能:
德邦模块
热压缩粘合模块
技术数据
晶圆直径(基板尺寸)
200,
最大 300 毫米。工艺模块数量
6 + SmartView® NT
可选功能
德邦模块
热压缩粘合模块
---
