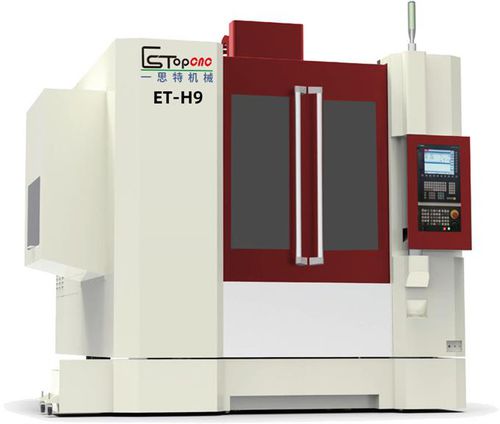

3轴数控铣床 ET-H9立式HSK A-6324工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- HSK A-63
- 工具数量
- 24工具
- 相关功能
- 钻孔
- 其他特性
- 高速, 高精度, 高效率
- X轴
900 mm
(35.43 in)- Y轴
600 mm
(23.62 in)- Z轴
425 mm
(16.73 in)- 转速
20,000 rpm
(125,664 rad.min-1)- 输出功率
20 kW
(27.19 hp)- 最大房间高度
450 mm
(18 in)- X轴进给速度
12 m/min
- Y轴进给速度
12 m/min
- Z轴进给速度
12 m/min
- 最大台面负荷
700 kg
(1,543 lb)- 放置精度
0.0025 mm
(0.0001 in)- 重复精度
0.0015 mm
(0.00006 in)- 总重量
8,500 kg
(18,739.29 lb)- 整体长度
2.6 m
(8'06" )- 整体宽度
2.6 m
(8'06" )- 总高度
2.8 m
(9'02" )
产品介绍
产品概述
EsTop H9 是一款用于中型工件铣削、钻孔和精加工的3轴高速CNC加工中心。行程为900×600×425 mm，主轴为HSK A63（20000 转/分），主轴功率20 kW，配备24位刀库（ATC）。机器采用工业级部件以保证重复定位精度和高产能。
主要技术参数
机床主要部件及标准配置
标准附件 / 随机物品
关键规格
EsTop H9 是一款用于中型工件铣削、钻孔和精加工的3轴高速CNC加工中心。行程为900×600×425 mm，主轴为HSK A63（20000 转/分），主轴功率20 kW，配备24位刀库（ATC）。机器采用工业级部件以保证重复定位精度和高产能。
主要技术参数
- 型号：H9
- 行程 (X/Y/Z)：900 / 600 / 425 mm
- 主轴端面到工作面距离：195–620 mm
- 门架宽度：1000 mm
- 最大工件高度：450 mm
- 工作台尺寸：940 × 600 mm
- T型槽：6-18/100
- 工作台最大承载：700 kg
- 线性导轨 (X/Y/Z)：45 / 45 / 45 mm
- 滚珠丝杠 (X/Y/Z)：4010 mm
- 主轴接口/类型：HSK A63 (Inner Tibet electric spindle)
- 主轴转速：20000 rpm
- 主轴电机：20 kW
- 刀库：24 把
- 快速移动 (X/Y/Z)：30 m/min
- 进给速度 (X/Y/Z)：12 m/min
- 定位精度：±0.0025 mm/mm
- 重复定位精度：±0.0015 mm
- 整机重量（约）：8,500 kg
- 电源：30 KVA (380V / 50 Hz)
- 所需气压：6–8 bar
- 外形尺寸 (长×宽×高)：2600 × 2550 × 2800 mm
机床主要部件及标准配置
- 数控系统：Siemens 828D
- 三轴滚珠丝杠：Japan NSK
- 三轴线性导轨：Germany INA
- 主轴组件：DM
- 丝杠轴承：Japan NSK
- 联轴器：Germany R+W（波纹管型）
- 主接触器：Schneider (France)
- 主要气动元件：Japan SMC
- 电源：Taiwan Ming wei
- 主线：Taiwan Xinguang（oil prevention hotline）
- 床身：DM
- 伸缩式防护罩：台湾资金
- 刀具测量系统：Renishaw
- 线性尺 (LS187C-1540-840-740)：HEIDENHAIN
标准附件 / 随机物品
- 主轴吹风系统：1 套
- 刀具冷却系统：1 套
- 全封闭防护罩：1 套
- 自动润滑系统：1 套
- 工作灯：1 套
- 调节垫块及螺栓：1 套
- 铸箱：1 套
- 水箱：1 套
- 工具箱：1 套
- 刀柄 + 拉钉：1 套
- 刀位锁座：1 套
关键规格
- 控制系统：Siemens 828D
- 主轴：HSK A63，20000 转/分，20 kW
- 刀库：24 把
- 行程 (X/Y/Z)：900 / 600 / 425 mm
- 工作台尺寸：940 × 600 mm，最大承载 700 kg
- 精度：定位 ±0.0025 mm/mm，重复 ±0.0015 mm
- 功率：30 KVA (380V / 50 Hz)
- 所需气源：6–8 bar
- 外形尺寸：2600 × 2550 × 2800 mm
