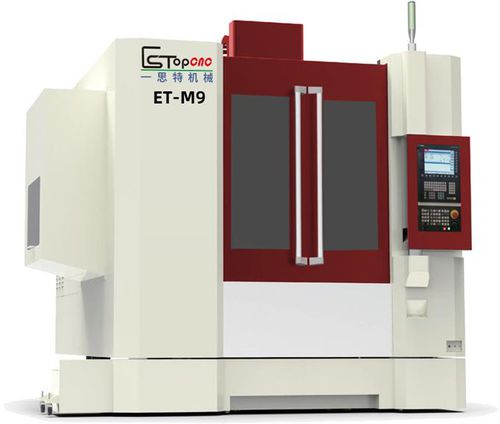

3轴加工中心 ET-M9立式用于金属BT40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 加工材料
- 用于金属
- 主轴头
- BT40
- 工具数量
- 24工具
- 相关功能
- 铣削
- 其他特性
- 高速, 高精度, 换刀
- X轴
900 mm
(35.43 in)- Y轴
600 mm
(23.62 in)- Z轴
425 mm
(16.73 in)- 转速
15,000 rpm
(94,248 rad.min-1)- 输出功率
9 kW
(12.24 hp)- 最大房间高度
450 mm
(18 in)- X轴进给速度
12 m/min
- Y轴进给速度
12 m/min
- Z轴进给速度
12 m/min
- 最大台面负荷
700 kg
(1,543 lb)- 放置精度
0.0025 mm
(0.0001 in)- 重复精度
0.0015 mm
(0.00006 in)- 总重量
8,500 kg
(18,739.29 lb)- 整体长度
2,600 mm
(102.4 in)- 整体宽度
2,550 mm
(100.4 in)- 总高度
2,800 mm
(110.2 in)
产品介绍
产品名称
EsTop 加工中心 M9 经济型
主要技术参数
类型：M9
X轴行程 (mm)：900
Y轴行程 (mm)：600
Z轴行程 (mm)：425
主轴端面到工作面距离 (mm)：195-620
门宽 (mm)：1000
最大高度 (mm)：450
线轨规格 (X/Y/Z, mm)：45/45/45
滚珠丝杠规格 (X/Y/Z, mm)：4010
工作台尺寸 (mm)：940*600
T型槽：6-18/100
工作台最大承载 (kg)：700
主轴（标准配置）：BT-40
主轴转速 (rpm)：15000
主轴电机 (kW)：9
刀库(ATC)：24把（选配；M9默认未安装）
X/Y/Z轴快速移动速度 (m/min)：30
X/Y/Z轴进给速度 (m/min)：12
定位精度 (mm/mm)：±0.0025
重复定位精度 (mm/mm)：±0.0015
整机重量（约，Kg）：8500
电源容量（380V / 50 HZ, KVA）：30
气压 (bar)：6-8
外形尺寸 (L*W*H, mm)：2600*2550*2800
机床主要部件及标准附件
注意
与H9相比，M9为经济型，省略了第13项和第14项。24把刀库为选配，M9默认不安装。
附件 / 标配（数量）
技术规格
EsTop 加工中心 M9 经济型
主要技术参数
类型：M9
X轴行程 (mm)：900
Y轴行程 (mm)：600
Z轴行程 (mm)：425
主轴端面到工作面距离 (mm)：195-620
门宽 (mm)：1000
最大高度 (mm)：450
线轨规格 (X/Y/Z, mm)：45/45/45
滚珠丝杠规格 (X/Y/Z, mm)：4010
工作台尺寸 (mm)：940*600
T型槽：6-18/100
工作台最大承载 (kg)：700
主轴（标准配置）：BT-40
主轴转速 (rpm)：15000
主轴电机 (kW)：9
刀库(ATC)：24把（选配；M9默认未安装）
X/Y/Z轴快速移动速度 (m/min)：30
X/Y/Z轴进给速度 (m/min)：12
定位精度 (mm/mm)：±0.0025
重复定位精度 (mm/mm)：±0.0015
整机重量（约，Kg）：8500
电源容量（380V / 50 HZ, KVA）：30
气压 (bar)：6-8
外形尺寸 (L*W*H, mm)：2600*2550*2800
机床主要部件及标准附件
- 数控系统：Simens 828D
- 三轴滚珠丝杠：Japan NSK
- 三轴线性导轨：Germany INA
- 主轴部件：DM
- 丝杠轴承：Japan NSK
- 联轴器：Germany R + W（风琴型）
- 主接触器：Schneider of France
- 主要气动元件：Japan SMC
- 电源：Taiwan Ming wei
- 主线缆：Taiwan Xinguang - oil prevention hotline
- 机床床身：DM
- 防护罩（伸缩式）：Taiwan-funded
注意
与H9相比，M9为经济型，省略了第13项和第14项。24把刀库为选配，M9默认不安装。
附件 / 标配（数量）
- 主轴吹气系统：1 套
- 刀具冷却系统：1 套
- 全罩防护罩：1 套
- 自动润滑系统：1 套
- 工作灯：1 套
- 调整垫块和螺栓：1 套
- 铸造箱：1 套
- 水箱：1 套
- 工具箱：1 套
- 刀架 + 拔钉：1 套
- 锁刀座：1 套
技术规格
- 型号：M9
- 行程 (X/Y/Z)：900 / 600 / 425 mm
- 主轴类型：BT-40
- 主轴转速：15,000 rpm
- 主轴电机：9 kW
- 工作台：940 x 600 mm
- 工作台最大载荷：700 kg
- 定位精度：±0.0025 mm
- 重复精度：±0.0015 mm
- 整机重量（约）：8,500 Kg
- 电源要求：380V / 50Hz, ~30 KVA
- 气压：6-8 bar
- 外形尺寸 (L*W*H)：2600 x 2550 x 2800 mm
- 线轨 (X/Y/Z)：45 / 45 / 45 mm
- 滚珠丝杠 (X/Y/Z)：4010
- ATC：24把刀（选配）
