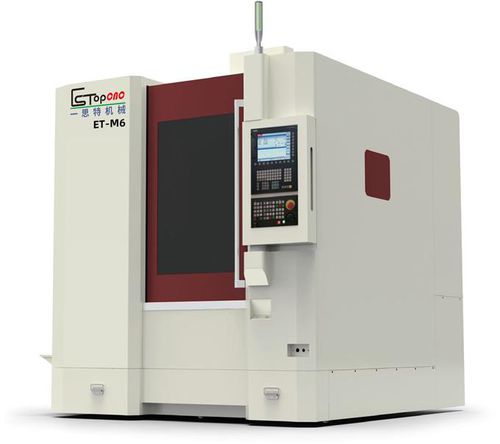

3轴CNC加工中心 ET-M6

立式固定台式HSK-E40

产品
ET-M6 CNC高速加工中心，具有硬切粗加工能力，适用于小至中型工件的精密铣削与动态精加工。

主要技术参数
类型：M6
行程：X轴：600 mm
行程：Y轴：500 mm
行程：Z轴：350 mm
主轴端面到工作面距离：120-470 mm
门宽：780 mm
最大高度：395 mm
直线导轨规格：X/Y/Z：45/45/35 (INA)
滚珠丝杠规格：X/Y/Z：4010 (NSK)
工作台尺寸：660 x 500 mm
T型槽：6-18/100
工作台最大承载：400 kg
主轴 / 刀库（标准配置）：主轴：HSK E40（Inner Tibet 电主轴）
主轴转速：30000 rpm（可选 42000 rpm）
主轴电机：11 kW
刀库：20T（可选）
快移速度 - X / Y / Z 轴：30 m/min
进给速度 - X / Y / Z 轴：12 m/min
定位精度：±0.0025 mm/mm
重复定位精度：±0.0015 mm/mm
整机重量（约）：6500 Kg
供电容量（380V / 50 HZ）：20 KVA
气源压力：6-8 bar
外形尺寸（长 x 宽 x 高）：2200 x 2390 x 2500 mm

机床主要部件及标准附件

• 数控系统：Siemens 828D
• 三轴滚珠丝杠：Japan NSK
• 三轴直线导轨：Germany INA
• 主轴部件：DM
• 丝杠轴承：Japan NSK
• 联轴器：Germany R + W（波纹管型）
• 主接触器：Schneider (France)
• 主要气动元件：Japan SMC
• 电源：Taiwan Ming wei
• 主线：Taiwan Xinguang（防油）
• 床身：DM
• 伸缩防护罩：台资

标准附件（随机器附送）

• 主轴吹气系统：1 套
• 刀具冷却系统：1 套
• 全罩防护罩：1 套
• 自动润滑系统：1 套
• 工作灯：1 套
• 调节垫块及螺栓：1 套
• 铸造箱：1 套
• 水箱：1 套
• 工具箱：1 套
• 刀具座 + 抽钉：1 套
• 锁刀座：1 套

注意
与 H6 相比，M6 为经济型款，不包含第13和第14项；20把刀刀库为可选配置，本机型可能未安装。

特性 / 技术规格

• 型号：ET-M6
• 行程 (X/Y/Z)：600 / 500 / 350 mm
• 主轴接口：HSK E40
• 主轴转速：30000 rpm（可选 42000 rpm）
• 主轴电机功率：11 kW
• 工作台尺寸：660 x 500 mm
• 工作台最大载重：400 kg
• 定位精度：±0.0025 mm/mm
• 重复性：±0.0015 mm/mm
• 整机重量：~6500 Kg
• 电源要求：380V / 50Hz, 20 KVA
• 工作气压：6-8 bar
• 外形尺寸 (L x W x H)：2200 x 2390 x 2500 mm
