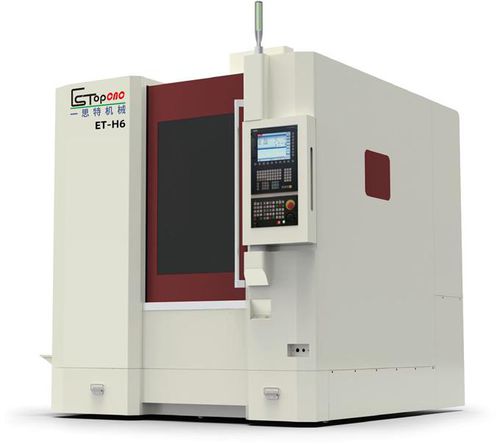

3轴加工中心 ET-H6立式用于金属HSK-E40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 加工材料
- 用于金属
- 主轴头
- HSK-E40
- 工具数量
- 20工具
- 相关功能
- 铣削
- 其他特性
- 高速, 高刚性
- X轴
600 mm
(23.62 in)- Y轴
500 mm
(19.69 in)- Z轴
350 mm
(13.78 in)- 转速
30,000 rpm
(188,496 rad.min-1)- 输出功率
11 kW
(14.96 hp)- X轴进给速度
12 m/min
- Y轴进给速度
12 m/min
- Z轴进给速度
12 m/min
- 最大台面负荷
400 kg
(882 lb)- 放置精度
0.0025 mm
(0.0001 in)- 重复精度
0.0015 mm
(0.00006 in)- 总重量
6,500 kg
(14,330.05 lb)- 整体长度
2,200 mm
(86.6 in)- 整体宽度
2,390 mm
(94.1 in)- 总高度
2,500 mm
(98.4 in)
产品介绍
产品
ET-H6 高刚性高速 CNC 加工中心，用于金属零件的精密铣削与精加工。ET-H6 采用 HSK E40 主轴、20 把刀刀库，适合工业生产的紧凑布局。
主要技术参数
机床主要部件及标准附件
标准附件
典型应用
ET-H6 高刚性高速 CNC 加工中心，用于金属零件的精密铣削与精加工。ET-H6 采用 HSK E40 主轴、20 把刀刀库，适合工业生产的紧凑布局。
主要技术参数
- 型号：ET-H6
- 行程 (X / Y / Z)：600 / 500 / 350 mm
- 主轴端面到工件表面距离：120–470 mm
- 门宽：780 mm — 最大高度：395 mm
- 直线导轨 (X/Y/Z)：INA 45 / 45 / 3590 mm
- 滚珠丝杠 (X/Y/Z)：NSK 4010
- 工作台尺寸：660 × 500 mm — T 槽：6-18/100
- 工作台最大承载：400 kg
- 主轴类型：HSK E40（Inner Tibet 电主轴）
- 主轴最高转速：30000 rpm（可选 42000 rpm）
- 主轴电机：11 kW
- 自动换刀机构 (ATC)：20 把刀
- 快速进给速度 (X/Y/Z)：30 m/min — 切削进给：12 m/min
- 定位精度：±0.0025 mm — 重复定位精度：±0.0015 mm
- 整机重量（约）：6500 kg
- 电源要求：380V / 50Hz，20 KVA
- 气压：6–8 bar
- 外形尺寸（长 × 宽 × 高）：2200 × 2390 × 2500 mm
- 刀具测量系统：Renishaw — 线性尺：HEIDENHAIN
机床主要部件及标准附件
- 数控系统：Siemens 828D
- 三轴滚珠丝杠：Japan NSK
- 三轴直线导轨：Germany INA
- 主轴组件：DM
- 丝杠轴承：Japan NSK
- 离合器：Germany R + W（波纹管型）
- 主接触器：Schneider of France
- 主要气动元件：Japan SMC
- 电源：Taiwan Ming wei
- 主线缆：Taiwan Xinguang（防油）
- 机床床身：DM
- 防护罩（伸缩式）：Taiwan-funded
- 刀具测量装置：Renishaw
- 线性尺（LS187C-1540-840-740）：HEIDENHAIN
标准附件
- 主轴吹气系统 — 1 套
- 刀具冷却系统 — 1 套
- 全覆式防护罩 — 1 套
- 自动润滑系统 — 1 套
- 工作灯 — 1 套
- 调节垫块与螺栓 — 1 套
- 铸件箱 — 1 套
- 水箱 — 1 套
- 工具箱 — 1 套
- 刀柄 + 拔钉 — 1 套
- 锁定刀座 — 1 套
典型应用
- 精密模具和模具制造
- 汽车及传动部件加工
- 需高转速与高精度的航空航天零件
- 工业零件精加工与小批量生产
