3轴加工中心 ETH40-2500NC
立式用于铝用于金属

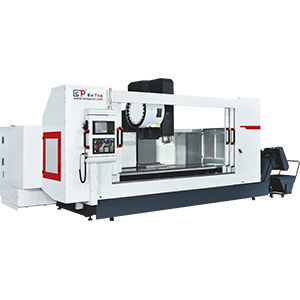

3轴加工中心 - ETH40-2500NC - ESTOPCNC - 立式 / 用于铝 / 用于金属

添加到我的收藏夹

添加到产品对比表

产品规格型号

轴数量: 3轴
卧式／立式: 立式
加工材料: 用于金属, 用于铝
主轴头: BT40
工具数量: 24工具
相关功能: 铣削, 钻孔, 攻丝
其他特性: 圆片
X轴: 2,500 mm
(98.43 in)
Y轴: 500 mm
(19.69 in)
Z轴: 500 mm, 700 mm
(19.69 in, 27.56 in)
转速: 12,000 rpm
(75,398 rad.min-1)
输出功率: 7.5 kW
(10.2 hp)
X轴进给速度: 250 mm/s
Y轴进给速度: 250 mm/s
Z轴进给速度: 0.25 m/s
(0.82 ft/s)
放置精度: 0.02 mm, 0.05 mm
(0.00079 in, 0.00197 in)
重复精度: 0.01 mm
(0.00039 in)
换刀时间: 2 s
总重量: 6,000 kg
(13,227.74 lb)
整体长度: 4,800 mm
(189 in)
整体宽度: 2,500 mm
(98.4 in)
总高度: 2,750 mm
(108.3 in)

产品介绍

产品概述
ETH40-2500NC 是一款用于型材和结构件精密加工的型材复合加工中心。Z 轴行程可选 500 mm 或 700 mm，适用于铣削、钻孔和攻丝等生产作业场景。

技术参数
型号：ETH40-2500NC
X 轴行程：2500 mm
Y 轴行程：500 mm
Z 轴行程：500 mm / 700 mm
主轴转速：12,000 rpm
主轴锥孔：BT40，外径 ⌀120 mm
刀库形式：盘式
刀库容量：24 把
换刀时间：2 s
X 轴快速移动：60 m/min
Y 轴快速移动：28 m/min
Z 轴快速移动：28 m/min
切削进给速度 (X/Y/Z)：15,000 mm/min
控制系统：FANUC / MITSUBISHI
主轴电机：7.5 kW
X/Y/Z 轴电机：3.0 / 3.0 / 3.0 kW
润滑：自动润滑
冷却：水雾冷却
X 轴定位精度：0.05 mm
Y/Z 轴定位精度：0.02 mm
重复定位精度：0.01 mm
压缩空气要求：0.6–0.9 MPa
整体高度：2750 mm
占地面积：4800 mm x 2500 mm
参考重量：6000 kg
