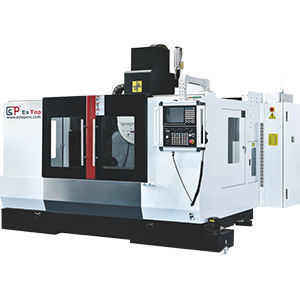

3轴加工中心 ETJ30-2012NC立式用于铝用于轻合金
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 加工材料
- 用于铝, 用于轻合金
- 主轴头
- BT 30
- 工具数量
- 16工具
- 相关功能
- 铣削, 钻孔, 用于扫描身体轮廓
- 其他特性
- 高速, 快速进给, 可自动更换工具
- X轴
2,000 mm
(78.74 in)- Y轴
1,200 mm
(47.24 in)- Z轴
500 mm
(19.69 in)- 转速
20,000 rpm
(125,664 rad.min-1)- 输出功率
5.5 kW
(7.48 hp)- 放置精度
0.02 mm
(0.00079 in)- 重复精度
0.01 mm
(0.00039 in)- 换刀时间
2 s
- 总重量
9,500 kg
(20,943.91 lb)- 整体长度
3,500 mm
(137.8 in)- 整体宽度
2,800 mm
(110.2 in)- 总高度
2,800 mm
(110.2 in)
产品介绍
产品概述
ETJ30-2012NC 型材复合加工中心，专为挤压型材的精密加工设计。其结合了长行程的 X/Y 轴、高速主轴和索引式刀库，可用于钻孔、铣削和轮廓加工，适用于工业批量生产。
主要技术参数
驱动、马达与系统
精度与性能
安装与工况
典型应用
选项与定制
ETJ30-2012NC 型材复合加工中心，专为挤压型材的精密加工设计。其结合了长行程的 X/Y 轴、高速主轴和索引式刀库，可用于钻孔、铣削和轮廓加工，适用于工业批量生产。
主要技术参数
- 型号：ej30-2012 (ETJ30-2012NC)
- X 轴行程：2000 mm
- Y 轴行程：1200 mm
- Z 轴行程：500 mm
- 主轴转速：20000 转/分
- 主轴锥孔：BT30 φ100 mm（外径）
- 刀库形式：Flying saucer
- 刀库容量：16 把
- 换刀时间：2 秒
- X/Y/Z 轴快移：30 m/min
- 切削进给速度 X/Y/Z：20000 mm/min
- 控制系统：SYNTEC
驱动、马达与系统
- 主轴电机：5.5 kW
- X/Y/Z 轴电机：1.8 / 3.0 / 1.8 kW
- 润滑系统：自动润滑
- 冷却系统：水喷雾冷却
精度与性能
- X 轴定位精度：0.02 mm
- Y/Z 轴定位精度：0.02 mm
- 重复定位精度：0.01 mm
- 适用于高速轮廓加工及重复型材加工
安装与工况
- 气压需求：0.6 MPa – 0.9 MPa
- 设备高度：2800 mm
- 占地面积：3500 × 2800 mm
- 重量：约 9500 kg
典型应用
- 铝型材及轻合金型材加工
- 门窗型材、幕墙型材、结构型材加工
- 型材的批量生产与小批量定制生产
选项与定制
- 可按需提供专用刀具与夹具
- 可选自动化接口、上下料系统及扩展控制包
