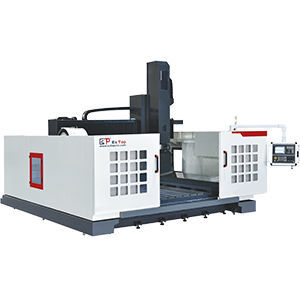

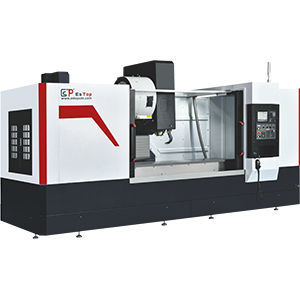

3轴加工中心 ETV20/V25立式用于金属BT40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 加工材料
- 用于金属
- 主轴头
- BT40
- 工具数量
- 24工具
- 应用
- 用于型材
- 其他特性
- 圆片
- X轴
2,000 mm, 2,500 mm
(78.74 in, 98.43 in)- Y轴
600 mm, 700 mm
(23.62 in, 27.56 in)- Z轴
600 mm
(23.62 in)- 转速
12,000 rpm
(75,398 rad.min-1)- 输出功率
7.5 kW, 11 kW
(10.2 hp, 14.96 hp)- 放置精度
0.02 mm, 0.03 mm
(0.00079 in, 0.00118 in)- 重复精度
0.01 mm
(0.00039 in)- 换刀时间
2 s
- 总重量
7,000 kg, 10,000 kg
(15,432.36 lb, 22,046.23 lb)- 整体长度
6,000 mm
(236.2 in)- 整体宽度
2,300 mm
(90.6 in)- 总高度
3,000 mm
(118.1 in)
产品介绍
概述
型材复合加工中心
主要规格（表）
X轴行程: 2000mm/2500mm
Y轴行程: 600mm/650mm/700mm
Z轴行程: 600mm
主轴转速: 12000rpm
主轴锥孔: BT40 φ140mm（外径）
刀库形式: 盘式
刀库容量: 24把
换刀时间: 2秒
X/Y/Z轴移动速度: 48 m/min
切削进给速度 X/Y/Z: 15000 mm/min
控制系统: FANUC / MITSUBISHI
主轴电机: 7.5 kW / 11 kW
X/Y/Z轴电机: 3.0 kW / 3.0 kW / 3.0 kW
润滑系统: 自动润滑
冷却系统: 水喷冷却
X轴定位精度: 0.03mm
Y/Z轴定位精度: 0.02mm
重复定位精度: 0.01mm
气压要求: 0.6 Mpa - 0.9 Mpa
高度: 3000mm
占地面积: 6000*2300mm
重量: 约7000 KG / 约10000 KG
备注
盘式刀库；24把刀容量；快速换刀（2秒）；可选配 FANUC 或 MITSUBISHI 控制器；主轴和电机功率选项如上所示。
技术参数
型材复合加工中心
主要规格（表）
X轴行程: 2000mm/2500mm
Y轴行程: 600mm/650mm/700mm
Z轴行程: 600mm
主轴转速: 12000rpm
主轴锥孔: BT40 φ140mm（外径）
刀库形式: 盘式
刀库容量: 24把
换刀时间: 2秒
X/Y/Z轴移动速度: 48 m/min
切削进给速度 X/Y/Z: 15000 mm/min
控制系统: FANUC / MITSUBISHI
主轴电机: 7.5 kW / 11 kW
X/Y/Z轴电机: 3.0 kW / 3.0 kW / 3.0 kW
润滑系统: 自动润滑
冷却系统: 水喷冷却
X轴定位精度: 0.03mm
Y/Z轴定位精度: 0.02mm
重复定位精度: 0.01mm
气压要求: 0.6 Mpa - 0.9 Mpa
高度: 3000mm
占地面积: 6000*2300mm
重量: 约7000 KG / 约10000 KG
备注
盘式刀库；24把刀容量；快速换刀（2秒）；可选配 FANUC 或 MITSUBISHI 控制器；主轴和电机功率选项如上所示。
