3轴加工中心 ETH40 series
立式用于铝用于有色金属

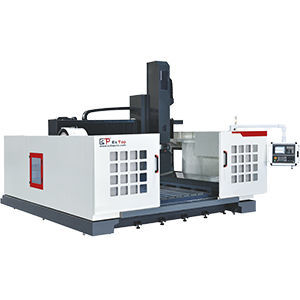

3轴加工中心 - ETH40 series - ESTOPCNC - 立式 / 用于铝 / 用于有色金属

添加到我的收藏夹

添加到产品对比表

产品规格型号

轴数量: 3轴
卧式／立式: 立式
加工材料: 用于铝, 用于有色金属
结构: 固定式
主轴头: BT40
工具数量: 24工具
相关功能: 铣削, 钻孔, 攻丝
X轴: 2,500 mm, 3,000 mm
(98.43 in, 118.11 in)
Y轴: 1,800 mm, 2,000 mm
(70.87 in, 78.74 in)
Z轴: 600 mm, 800 mm
(23.62 in, 31.5 in)
转速: 12,000 rpm
(75,398 rad.min-1)
输出功率: 7.5 kW, 11 kW
(10.2 hp, 14.96 hp)
放置精度: 0.02 mm, 0.05 mm
(0.00079 in, 0.00197 in)
重复精度: 0.01 mm
(0.00039 in)
换刀时间: 2 s
总重量: 12,000 kg, 16,000 kg
(26,455.47 lb, 35,273.96 lb)
整体长度: 4,800 mm, 6,100 mm
(189 in, 240.2 in)
整体宽度: 4,300 mm, 5,100 mm
(169.3 in, 200.8 in)
总高度: 3,500 mm, 3,700 mm
(137.8 in, 145.7 in)

产品介绍

产品
型材复合加工中心，适用于铝型材及有色金属型材的高精度加工，广泛用于门窗、幕墙和工业框架加工。模块化ETH40系列，提供两种工位配置（2518NC / 3020NC）及多种X/Y/Z行程选项。SIEMENS数控支持可编程的多轴钻、铣及精加工作业。

技术参数（表）
型号: ETH40-2518NC / ETH40-3020NC
X轴行程: 3000 mm / 2500 mm
Y轴行程: 2000 mm / 1800 mm
Z轴行程: 800 mm / 600 mm
主轴转速: 12000 rpm
主轴锥孔/外径: BT40 Φ150 mm / BT40 Φ120 mm
刀库形式: 圆盘式，24把
换刀时间: 2 s
快速移动 X/Y/Z: 40 m/min / 50 m/min / 20 m/min
切削进给 (X/Y/Z): 15000 mm/min
控制系统: SIEMENS
主轴电机: 11 kW / 7.5 kW
轴电机 (X/Y/Z): (3.14+3.14) kW / 3.14 kW / 3.14 kW
润滑: 自动润滑
冷却: 水雾冷却
X轴定位精度: 0.05 mm; Y/Z: 0.02 mm; 重复定位精度: 0.01 mm
压缩空气: 0.6–0.9 MPa
高度: 3700 mm / 3500 mm
占地（约）: 6100 × 4300 mm / 4800 × 5100 mm
重量（约）: 16000 kg / 12000 kg
