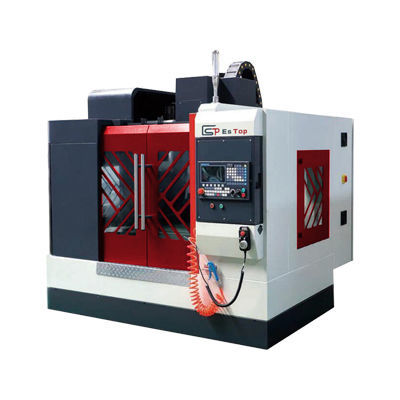

3轴加工中心 VMC-1580NCG立式用于金属BT 50
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 加工材料
- 用于金属
- 主轴头
- BT 50
- 工具数量
- 24工具
- 相关功能
- 铣削
- 应用
- 用于汽车工业, 用于航空航天业, 用于模具
- X轴
1,500 mm
(59.06 in)- Y轴
800 mm
(31.5 in)- Z轴
700 mm
(27.56 in)- 转速
6,000 rpm
(37,699 rad.min-1)- 输出功率
25 kW
(33.99 hp)- 最大房间高度
最多: 830 mm
(33 in)最少: 130 mm
(5 in)- 最大台面负荷
2,000 kg
(4,409 lb)- 放置精度
0.015 mm
(0.00059 in)- 重复精度
0.01 mm
(0.00039 in)- 总重量
13,500 kg
(29,762.41 lb)- 整体长度
4,800 mm
(189 in)- 整体宽度
3,500 mm
(137.8 in)- 总高度
3,300 mm
(129.9 in)
产品介绍
产品概述
ES-TOP VMC-1580NCG 是一款高扭矩立式加工中心（BT50 齿轮箱），用于大型工件的重切削与铣削，加工行程为1500×800×700 mm，最大工作台承重2000 kg。
主要技术参数
机床主要配置
适用范围
ES-TOP VMC-1580NCG 是一款高扭矩立式加工中心（BT50 齿轮箱），用于大型工件的重切削与铣削，加工行程为1500×800×700 mm，最大工作台承重2000 kg。
主要技术参数
- 型号：VMC-1580NC（齿轮箱）/ VMC-1580NCG 系列
- 行程（X/Y/Z）：1500 / 800 / 700 mm
- 主轴端面至工作台距离：130–830 mm
- 工作台尺寸：1700 × 800 mm；T 槽：5 × 18 × 135 mm
- 工作台最大承载：2000 kg
- 主轴：BT50-Φ150；转速：6000 转/分；齿轮传动比 低速 1:3.6 / 高速 1:1.2
- 快移速度 X/Y/Z：12 / 12 / 12 m/min；切削进给：1–10 m/min
- 伺服与电机：主轴电机 15/18.5 kW；三轴伺服 X/Y/Z：3.0 / 4.0 / 4.0 kW
- 定位精度：±0.015 mm；重复定位精度：±0.01 mm
- 电源需求：25 kW；气源要求：6–8 MPa
- 整机尺寸（长×宽×高）：4800 × 3500 × 3300 mm；整机重量：13,500 kg
机床主要配置
- 手持操作单元（挂坠式）：1 台
- 自动润滑系统：1 套
- LED 警示灯：1 个
- 主轴吹气装置：1 套
- 空气幕防护：1 套
- 工作灯/手电筒：1 个
- 随附附件：1 套
- 随附技术资料：1 套
- FANUC 0i-MF Plus(5) 数控系统：1 台
- 自动换刀器（BT50-24T）：1 台
适用范围
- 大型零件的重切削与铣削加工
- 模具与冲压模具制造
- 汽车与航空航天结构件加工
- 重工业的一般加工作业
