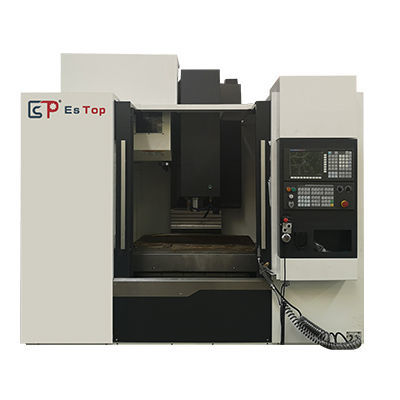

3轴CNC加工中心 VMC-1165NC立式BT4024工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- BT40
- 工具数量
- 24工具
- 相关功能
- 铣削, 钻孔, 攻丝
- 应用
- 用于汽车工业, 用于模具工业
- 其他特性
- 圆片
- X轴
1,100 mm
(43.31 in)- Y轴
650 mm
(25.59 in)- Z轴
600 mm
(23.62 in)- 转速
10,000 rpm
(62,832 rad.min-1)- 输出功率
11 kW, 15 kW
(14.96 hp, 20.39 hp)- 最大台面负荷
800 kg
(1,764 lb)- 工具重量(最大)
7 kg
(15.4 lb)- 放置精度
0.01 mm
(0.00039 in)- 重复精度
0.006 mm
(0.00024 in)- 换刀时间
1.8 s
- 总重量
6,700 kg
(14,770.97 lb)- 整体长度
2,900 mm
(114.2 in)- 整体宽度
3,000 mm
(118.1 in)- 总高度
3,000 mm
(118.1 in)
产品介绍
产品概述
立式数控加工中心 VMC-1165NC，X/Y/Z 行程 1100/650/600 mm，BT40 主轴，最高转速 10000 rpm，主轴功率可选 11 或 15 kW。配备 1200 × 600 mm 工作台（最大承载 800 kg）及 24 位盘式刀库，适用于中大型工件及需要高重复定位与快速换刀的批量生产场景。
主要参数
主要配置
适用范围与使用说明
立式数控加工中心 VMC-1165NC，X/Y/Z 行程 1100/650/600 mm，BT40 主轴，最高转速 10000 rpm，主轴功率可选 11 或 15 kW。配备 1200 × 600 mm 工作台（最大承载 800 kg）及 24 位盘式刀库，适用于中大型工件及需要高重复定位与快速换刀的批量生产场景。
主要参数
- 型号：VMC-1165NC
- 行程 (X / Y / Z)：1100 mm / 650 mm / 600 mm
- 主轴中心到立柱导轨面距离：745 mm
- 主轴端面到工作台面距离：125 ~ 725 mm
- 主轴转速：10000 rpm
- 主轴锥孔：BT40
- 主轴电机功率：11 / 15 kW
- 工作台尺寸：1200 × 600 mm
- 工作台最大承重：800 kg
- T型槽：5 × 18 × 110 mm
- 刀库容量：24 把（盘式）
- 刀具最大直径/长度/重量：Ø75 mm / 300 mm / 7 kg
- 刀具最大直径（满/空）：75 / 150 mm
- 换刀时间：1.8 s
- 快速移动速率 (X/Y/Z)：30 / 30 / 30 m/min
- 进给速度 (X/Y/Z)：10 / 10 / 10 m/min
- 定位精度 (X/Y/Z)：0.010 mm
- 重复定位精度 (X/Y/Z)：0.006 mm
- 用气量/气压：280 L/min, 6~8 bar
- 整机总功率：30 KVA
- 冷却液箱容量：420 L
- 整机尺寸 (长×宽×高)：2900 × 3000 × 3000 mm
- 整机重量：6700 kg
主要配置
- Mitsubishi M80B 数控系统 — 数量：1
- 手持操作单元 — 数量：1
- 盘式刀库（24 位） — 数量：1
- 自动润滑系统 — 数量：1
- LED 警示灯 — 数量：1
- 主轴吹气装置 — 数量：1
- 气帘防护 — 数量：1
- 工作灯 — 数量：1
- 随附附件 — 数量：1
适用范围与使用说明
- 适用于汽车、模具、通用机械及工业生产中的中大型零件铣削、钻孔和攻牙加工。
- 24 刀位刀库与 1.8 s 换刀时间可有效缩短批量加工的非切削时间。
- 30 m/min 的快速位移和多种主轴选型支持高效的粗加工与精加工周期。
- 420 L 冷却箱和自动润滑系统有利于持续运行与维护计划的实施。
