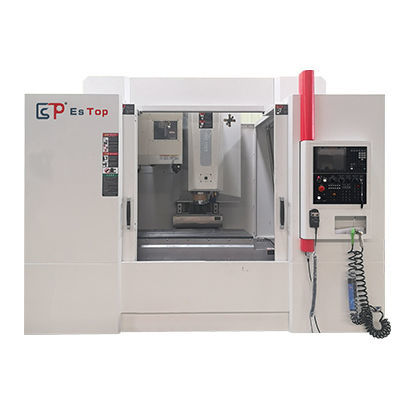

3轴加工中心 VMC-1370NC立式用于金属BT40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 加工材料
- 用于金属
- 主轴头
- BT40
- 工具数量
- 24工具
- X轴
1,300 mm
(51.18 in)- Y轴
700 mm
(27.56 in)- Z轴
670 mm
(26.38 in)- 转速
10,000 rpm
(62,832 rad.min-1)- 输出功率
11 kW, 15 kW
(14.96 hp, 20.39 hp)- 最大台面负荷
1,000 kg
(2,205 lb)- 工具重量(最大)
7 kg
(15.4 lb)- 放置精度
0.01 mm
(0.00039 in)- 重复精度
0.006 mm
(0.00024 in)- 换刀时间
1.8 s
- 总重量
9,500 kg
(20,943.91 lb)- 整体长度
3,820 mm
(150.4 in)- 整体宽度
3,170 mm
(124.8 in)- 总高度
2,800 mm
(110.2 in)
产品介绍
产品概述
VMC-1370NC是一款用于大工件加工的CNC立式加工中心，三轴行程为1300/700/670 mm。配备BT40主轴（最高10000 rpm）、1400×700 mm工作台（最大承载1000 kg）和24位圆盘刀库。
技术规格
主要配置
备注
VMC-1370NC是一款用于大工件加工的CNC立式加工中心，三轴行程为1300/700/670 mm。配备BT40主轴（最高10000 rpm）、1400×700 mm工作台（最大承载1000 kg）和24位圆盘刀库。
技术规格
- 三轴行程（X/Y/Z）：1300 / 700 / 670 mm
- 主轴中心线到立柱导轨面距离：827 mm
- 主轴端面到工作台面：150–820 mm
- 工作台尺寸：1400 × 700 mm
- 工作台最大承载：1000 kg
- T形槽：5 × 18 × 150
- 主轴转速：10000 rpm
- 主轴锥度：BT40
- 主轴电机功率：11 / 15 kW
- 快速移动速度（X/Y/Z）：30 / 30 / 30 m/min
- 快速进给速度：10 / 10 / 10 m/min
- 刀库容量：24 把
- 刀具最大直径/长度/重量：Ø75 mm / 300 mm / 7 kg
- 刀具最大直径（满/空）：75 / 150 mm
- 换刀时间：1.8 s
- 定位精度（X/Y/Z）：0.01 mm
- 重复定位精度（X/Y/Z）：0.006 mm
- 气源：280 L/min，6–8 bar
- 整机总电容量：35 KVA
- 冷却液箱容量：430 L
- 机器尺寸（X×Y×Z）：3820 × 3170 × 2800 mm
- 机器重量：9500 kg
主要配置
- Mitsubishi M80B CNC系统
- 手持操作单元
- 圆盘刀库，24位
- 自动润滑系统
- LED警示灯
- 主轴吹气装置
- 气帘防护
- 作业灯
- 附带配件
备注
- 整机总电容量：35 KVA；冷却液箱：430 L；重量与尺寸如上所示
- 刀具选择方式：any/sequence。换刀时间：1.8 s。
- 可按要求提供选项与定制配置
