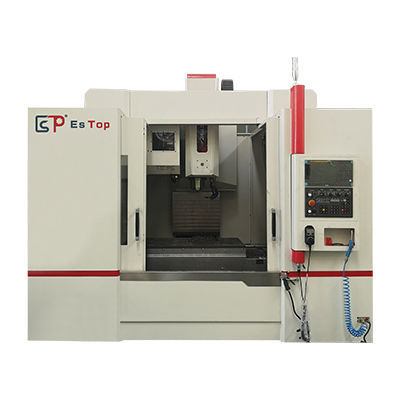

3轴加工中心 VMC-1270NC立式用于金属BT40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 加工材料
- 用于金属
- 主轴头
- BT40
- 工具数量
- 24工具
- 相关功能
- 铣削, 钻孔, 攻丝
- 其他特性
- 高速, 生产, 大型
- X轴
1,200 mm
(47.24 in)- Y轴
700 mm
(27.56 in)- Z轴
670 mm
(26.38 in)- 转速
10,000 rpm
(62,832 rad.min-1)- 输出功率
11 kW, 15 kW
(14.96 hp, 20.39 hp)- 最大台面负荷
1,000 kg
(2,205 lb)- 工具重量(最大)
7 kg
(15.4 lb)- 放置精度
0.01 mm
(0.00039 in)- 重复精度
0.006 mm
(0.00024 in)- 换刀时间
1.8 s
- 总重量
8,800 kg
(19,400.68 lb)- 整体长度
3,710 mm
(146.1 in)- 整体宽度
3,170 mm
(124.8 in)- 总高度
2,810 mm
(110.6 in)
产品介绍
概述
高速三轴CNC立式加工中心，适用于铣削、钻孔、攻丝等多种加工。配备大尺寸工作台与高承载能力，适合批量生产与柔性零件加工。
标准规格
行程 (X/Y/Z)：1200/700/670 mm
主轴中心线到立柱导轨面距离：827 mm
主轴端面到工作台面距离：150–820 mm
工作台尺寸：1400×700 mm
工作台最大承载：1000 kg
T型槽：5×18×150
主轴转速：10000 rpm
主轴锥度：BT40
主轴电机功率：11/15 kW
快速位移 (X/Y/Z)：30/30/30 m/min
快速进给速度：10/10/10 m/min
刀库容量：24 把刀
刀具最大直径/长度/重量：Ø75 mm / 300 mm / 7 kg
刀具最大直径（满/空）：75/150 mm
刀具选择方式：any/sequence
换刀时间：1.8 s
定位精度 (X/Y/Z)：0.010 mm
重复定位精度 (X/Y/Z)：0.006 mm
气源/气压：280 L/min，6–8 bar
整机总电力：35 KVA
水箱容量：420 L
整机尺寸 (X×Y×Z)：3710×3170×2810 mm
整机重量：8800 kg
机器主要配置
1. Mitsubishi M80B CNC系统 — 数量：1
2. 手持操作单元 — 数量：1
3. 圆盘刀库（24位） — 数量：1
4. 自动润滑系统 — 数量：1
5. LED警示灯 — 数量：1
6. 主轴吹气装置 — 数量：1
7. 风幕保护 — 数量：1
8. 手电筒 — 数量：1
9. 附件 — 数量：1
技术参数
高速三轴CNC立式加工中心，适用于铣削、钻孔、攻丝等多种加工。配备大尺寸工作台与高承载能力，适合批量生产与柔性零件加工。
标准规格
行程 (X/Y/Z)：1200/700/670 mm
主轴中心线到立柱导轨面距离：827 mm
主轴端面到工作台面距离：150–820 mm
工作台尺寸：1400×700 mm
工作台最大承载：1000 kg
T型槽：5×18×150
主轴转速：10000 rpm
主轴锥度：BT40
主轴电机功率：11/15 kW
快速位移 (X/Y/Z)：30/30/30 m/min
快速进给速度：10/10/10 m/min
刀库容量：24 把刀
刀具最大直径/长度/重量：Ø75 mm / 300 mm / 7 kg
刀具最大直径（满/空）：75/150 mm
刀具选择方式：any/sequence
换刀时间：1.8 s
定位精度 (X/Y/Z)：0.010 mm
重复定位精度 (X/Y/Z)：0.006 mm
气源/气压：280 L/min，6–8 bar
整机总电力：35 KVA
水箱容量：420 L
整机尺寸 (X×Y×Z)：3710×3170×2810 mm
整机重量：8800 kg
机器主要配置
1. Mitsubishi M80B CNC系统 — 数量：1
2. 手持操作单元 — 数量：1
3. 圆盘刀库（24位） — 数量：1
4. 自动润滑系统 — 数量：1
5. LED警示灯 — 数量：1
6. 主轴吹气装置 — 数量：1
7. 风幕保护 — 数量：1
8. 手电筒 — 数量：1
9. 附件 — 数量：1
技术参数
- 型号：VMC-1270NC
- 品牌：ES-TOP CNC
- 三轴行程 (X/Y/Z)：1200/700/670 mm
- 主轴中心线至立柱导轨面距离：827 mm
- 主轴端面至工作台面：150–820 mm
- 工作台尺寸：1400×700 mm
- 工作台最大承载：1000 kg
- T型槽：5×18×150
- 主轴转速：10000 rpm
- 主轴锥度：BT40
- 主轴电机功率：11/15 kW
- 快速位移 (X/Y/Z)：30/30/30 m/min
- 快速进给速度：10/10/10 m/min
- 刀库容量：24 把刀
- 刀具最大直径/长度/重量：Ø75 mm / 300 mm / 7 kg
- 刀具最大直径（满/空）：75/150 mm
- 换刀时间：1.8 s
- 定位精度 (X/Y/Z)：0.010 mm
- 重复定位精度 (X/Y/Z)：0.006 mm
- 气源要求：280 L/min，6–8 bar
- 整机总电力：35 KVA
- 水箱容量：420 L
- 整机尺寸 (X×Y×Z)：3710×3170×2810 mm
- 整机重量：8800 kg
