直流伺服驱动器 SDRC series

交流单相无刷

概述
用于直流电机的小型工业伺服驱动器：单向模拟SDRC（单相输入）和用于直流/无刷伺服电机的4象限BLDC驱动器。典型功率范围：SDRC 0.22–1.7 kW；BLDC 0.4–1.3 kW。下列电气参数和性能适用于自动化与OEM设备中对小至中型电机的控制需求。

SDRC — 主要特性

• 单相230 Vac电源
• 额定电流可选：5 A（9XSDRC05IG）或8 A（9XSDRC10IG）
• 支持电枢反馈或测速发电机反馈
• 输出电压170 Vdc（可调145–210 Vdc）
• 防护等级 IP00

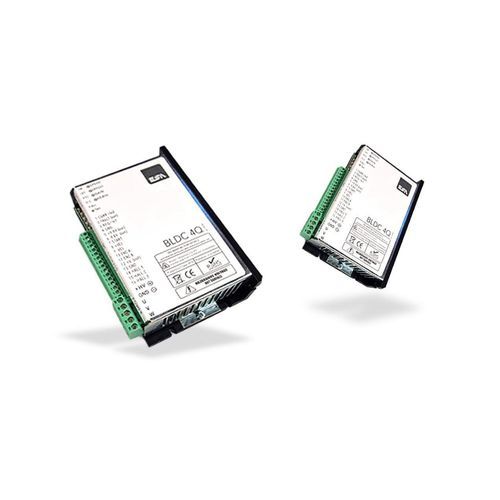

BLDC — 主要特性

• 电源范围31–132 Vdc
• 支持选择用于无刷或直流电机的工作模式
• 支持模拟速度与扭矩控制（±10 V 输入）
• 反馈选项：编码器、测速发电机或电枢
• PWM 20 kHz；实现4象限扭矩/速度控制

SDRC — 技术规格

• 电源：230 Vac ±10%
• 输出电压：170 Vdc（可调145–210 Vdc）
• 调速比：1:30（测速发电机）/ 1:10（电枢）
• 速度误差：±3%（带测速发电机）/ ±5%（电枢）
• 额定电流：5 A（9XSDRC05IG）/ 8 A（9XSDRC10IG）；峰值电流：6.5 A / 10 A
• 快速熔断器：6.3 A（5×20 mm）/ 16 A（6.3×32 mm）
• 电位器：2.5 kΩ 1 W；补偿：0–4 Ω；斜坡：0–4 s
• 工作温度：0–45 °C；存储温度：-20–+70 °C

BLDC — 技术规格

• 供电电压：31–132 Vdc；最大输出电压 ≈ 供电 × 0.9
• PWM 频率：20 kHz
• 工作温度：0–45 °C；存储温度：-10–+70 °C
• 模拟输入（±VEL）：±10 Vdc 最大，阻抗20 kΩ
• 电流监测（CURR）：±8 Vdc = 峰值电流；速度监测（TP1）：±8 Vdc = 最大速度
• 辅助输出：+5 Vdc（最大130 mA）；辅助 ±9.8 Vdc（最大4 mA）
• 最大编码器频率：300 kHz；FAULT 输出：NPN 最大50 mA；使能（START）：+9…+30 Vdc
• 带宽：电流级 2 kHz；速度环 150 Hz
• 最小电枢电感：400 µH；重量：0.35 kg；海拔：1000 m以内无限制（1000–2000 m 降额1.5%）；污染度：2

应用
适用于工业自动化中对小至中型直流及无刷伺服电机的紧凑且可靠控制：输送线、包装机、机床、定位系统及其他需占用空间小且要求精确电机控制的OEM设备。

订货号与型号

• SDRC 型号：9XSDRC05IG（额定5 A）和 9XSDRC10IG（额定8 A）
• BLDC 系列：适用于0.4–1.3 kW 伺服电机的4象限驱动，供电31–132 Vdc
