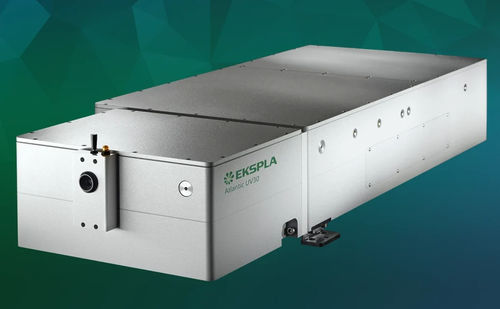

皮秒激光系统 Atlantic

纳秒固态红外

Atlantic系列是高功率工业皮秒激光器，专为研发实验室和工业环境中的广泛材料加工应用而设计。这些水冷激光器提供高能量和功率，使其适用于要求苛刻的任务，如LCD或OLED显示屏切割和钻孔、激光诱导前向转移（LIFT）、玻璃和蓝宝石加工、超硬材料的微加工、金属的烧蚀、聚合物的切割和钻孔、硅刻划和太阳能电池刻划。

特点

• 在1064 nm：高达80 W的输出功率，高达200 μJ的脉冲能量
• 在532 nm（可选）：高达40 W的输出功率，高达100 μJ的脉冲能量
• 在355 nm（可选）：高达30 W的输出功率，高达75 μJ的脉冲能量
• 高达1 MHz的重复率
• 短脉冲持续时间：10 ps
• M² < 1.3
• 多功能激光控制和同步能力
• 与多边形扫描仪和PSO同步操作的智能触发
• 单片、密封和坚固的设计
• 低拥有成本
• 纳秒脉冲持续时间模式（可选）

应用

• 钻孔
• 切割
• 图案化
• 结构化
• 烧蚀
• 切片
• 微加工
• LCD、OLED切割
• 激光诱导前向转移
• 蓝宝石结构化和切片
• 陶瓷微加工
• PCD钻孔和追踪
• 硅刻划
• PET、PP、PTFE、硅胶的切割和钻孔

描述
Atlantic激光器提供卓越的光束质量、最大可用平均功率（80 W @ IR / 40 W @ VIS / 30 W @ UV）、最大可用脉冲能量（200 μJ @ IR / 100 μJ @ VIS / 75 μJ @ UV），以及高达1 MHz的最大脉冲重复率。这些特性有利于高加工质量和高吞吐量。先进的电子设备支持外部门控（包括PSO）、同步、精确的激光触发和瞬时信号幅度控制。激光器专为工业环境中的可靠性和长期稳定运行而设计，光学元件安装在密封、坚固的单片铝块中。设计确保了坚固、低维护的操作、优化的布局、PC控制的操作、内置自诊断系统和高级状态报告。对于高功率UV激光应用，UV光学元件经过优化以延长寿命和稳定运行，UV光学元件的寿命为8,000小时。独特的可选功能允许在皮秒和纳秒模式下操作，为需要高精度和高吞吐量的材料加工提供2合1的解决方案，成本低廉。

特性 / 技术规格

• 型号：Atlantic 50, Atlantic 80
• 中心波长：1064 nm（基本），532 nm（2H选项），355 nm（3H选项）
• 激光脉冲重复率：300–1000 kHz（Atlantic 50），400–1000 kHz（Atlantic 80）
• 最大平均输出功率：50 W（Atlantic 50，1064 nm），80 W（Atlantic 80，1064 nm）；532 nm时为25 W / 40 W；355 nm时为18 W / 30 W
• 最低PRR时的脉冲能量：高达165 µJ / 200 µJ（1064 nm），85 µJ / 100 µJ（532 nm），60 µJ / 75 µJ（355 nm）
• 脉冲对比度：>300:1（1064 nm），>500:1（532 nm），>1000:1（355 nm）
• 8小时的长期稳定性：<1.0%
• 脉冲能量稳定性：<1.0%（1064 nm），<2.0%（532 nm），<2.5%（355 nm）
• 1064 nm时的脉冲持续时间（FWHM）：10 ± 3 ps
• 偏振：线性，垂直100:1
• M²：<1.3
• 光束圆度，远场：>0.85
• 光束发散，全角：<1.5 mRad
• 光束指向稳定性（pk-to-pk）：<50 µRad
• 50 cm处的光束直径（1/e²）：1.8 ± 0.3 mm（1064 nm），1.8 ± 0.3 mm（532 nm，Atlantic 50），2.2 ± 0.3 mm（532 nm，Atlantic 80），1.8 ± 0.3 mm（355 nm，Atlantic 50），2.0 ± 0.3 mm（355 nm，Atlantic 80）
• 触发模式：内部 / 外部
• 脉冲输出控制：频率分频器，脉冲选择器，瞬时幅度控制，功率衰减
• 控制接口：键盘 / USB / RS232 / LAN
• 冷却：水
• 激光头尺寸（L×W×H）：396 × 173 × 755 mm（单输出1064 nm），396 × 173 × 1000 mm（单输出355 nm），396 × 173 × 926 mm（3输出1064 / 532 / 355 nm）
• 电源单元尺寸（L×W×H）：553 × 1019 × 852 mm
• 脐带长度：4 m
• 电源要求：100–240 V AC，单相47–63 Hz
• 最大功耗：<3.1 kW（Atlantic 50），<3.5 kW（Atlantic 80）
• 工作环境温度：18–27 °C
• 相对湿度：10–80%（非凝结）
• 空气污染等级：ISO 9（室内空气）或更好
• 根据EN60825-1的分类：4类激光产品
