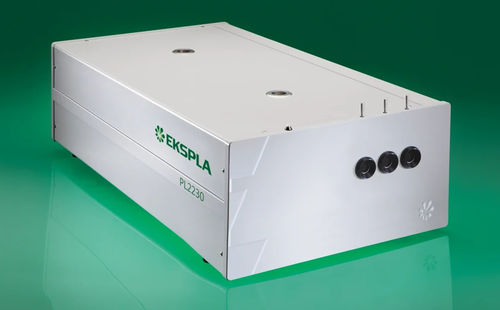

皮秒激光系统 PL2230

泵式用于光谱分析Nd:YAG

PL2230 系列是二极管泵浦、空气冷却、模式锁定皮秒 Nd:YAG 激光器，可在 100 Hz 重复频率下提供高达 40 mJ 的高能皮秒脉冲。这些激光器具有精确的脉冲能量控制、出色的短期和长期稳定性，适用于要求苛刻的科学应用。 特性

• 二极管泵浦功率放大器在 1064 nm 波长下每脉冲可产生高达 40 mJ 的能量
• 利用先进的光束整形系统改善光束轮廓
• 密封式 DPSS 主振荡器
• 二极管泵浦再生放大器
• 空气冷却
• <；30 ps 脉冲持续时间
• 出色的脉冲持续时间稳定性
• 高达 100 Hz 的重复率
• 具有 <10 ps 抖动的断续相机触发脉冲
• 出色的光束指向稳定性
• 热稳定二次、三次或四次谐波发生器选项
• PC 控制
• 通过键盘进行远程控制

。 应用

• 时间分辨荧光（包括条纹照相机测量）
• SFG/SHG 光谱
• 非线性光谱
• 激光诱导击穿光谱
• OPG 泵浦
• 远程激光传感
• 卫星测距
• 其他光谱和非线性光学应用

描述通信接口

• USB：虚拟串行端口，ASCII 命令
• RS232：ASCII命令
• LAN：REST API
• WLAN：REST API

。 选项

• -P20：20 ps ±10% 输出脉冲持续时间，与 29 ps 版本相比，脉冲能量降低 ~30%
• -P80：80 ps ±10% 输出脉冲持续时间，脉冲能量与 29 ps 版本相同
• -P10：10±2 ps 脉冲持续时间，与 29 ps 版本相比，脉冲能量降低 ~50%（仅限 PL2230A-100）
• -PLL：允许将主振荡器脉冲序列锁定到外部射频发生器，从而以低抖动实现精确的外部触发
• PL2231A-50 HE：50 Hz 重复频率，与无去极化补偿的激光器相比，脉冲能量提高 ~30%，脉冲持续时间为 29±5 ps
• PL2231A-10：10 Hz 重复频率，与 50 Hz 版本相比，脉冲能量提高 ~2倍，脉冲持续时间为 29±5 ps

。 性能和图纸

• 提供典型的近场输出光束轮廓和激光头尺寸

。 特性/技术规格

• 脉冲能量（1064 nm 时）：高达 40 mJ (PL2231A-50)、30 mJ (PL2231-50)、6 mJ (PL2230A-100)、3 mJ (PL2230-100)
• 脉冲能量（532 nm 时）：高达 18 mJ (PL2231A-50)、13 mJ (PL2231-50)、3 mJ (PL2230A-100)、1.3 mJ (PL2230-100)
• 脉冲能量（波长 355 nm）：高达 13 mJ (PL2231A-50)、9 mJ (PL2231-50)、2 mJ (PL2230A-100)、0.9 mJ (PL2230-100)
• 脉冲能量（波长 266 nm）：高达 5 mJ (PL2231A-50)、3 mJ (PL2231-50)、0.6 mJ (PL2230A-100)、0.3 mJ (PL2230-100)
• 脉冲持续时间 (FWHM)：29 ± 5 ps（标准），可选 10 ps、20 ps、80 ps
• 脉冲持续时间稳定性：±1%
• 功率漂移：±2%
• 脉冲重复率：高达 100 Hz（PL2230-100、PL2230A-100）、50 Hz（PL2231-50、PL2231A-50）、10 Hz（PL2231A-10）
• 极化：垂直，>99%
• 脉冲前对比度：>200:1
• 光束轮廓：接近高斯
• 光束发散：<0.7-1.5 mrad
• 光束传播比 M²：<1.3-2.5
• 光束指向稳定性（RMS）：≤10-20 μrad
• 典型光束直径：~2-7 mm（取决于型号）
• 光脉冲抖动：<50ps（内部），~3 ns（外部）
• TRIG1 输出脉冲延迟：-500 至 50 ns
• 典型预热时间：5-15 分钟
• 激光头尺寸（宽 × 长 × 高）：456 × 1031 × 249 ± 3 mm
• 电气柜尺寸：471 × 391 × 147 ± 3 mm（PL2230-100 除外：12 V DC 适配器，85 × 170 × 41 ± 3 mm）
• 混合长度：2.5 米
• 冷却：风冷（PL2230-100、PL2230A-100），独立冷却器（PL2231-50、PL2231A-50）
• 室温：22 ± 2 °C
• 相对湿度：20-80%（非冷凝）
• 电源要求：110-240 V AC，5 A，单相，50/60 Hz
• 功耗：<0.15-1.0 千伏安

。
