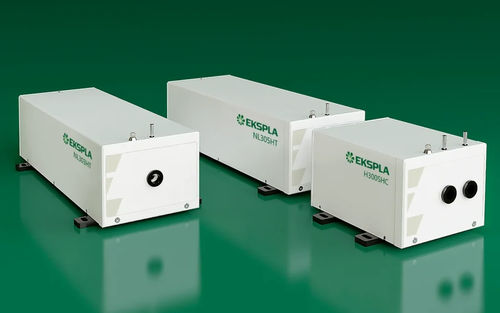

纳秒激光系统 NL300

Q 开关调谐实验室

NL300 系列是紧凑型闪光灯泵浦、电子光学 Q 开关纳秒 Nd:YAG 激光器，设计用于以高达 20 Hz 的重复频率提供持续时间为 3-6 ns 的高能量脉冲。这些激光器以其可靠性和坚固耐用的密封激光腔而著称，适用于要求苛刻的科学和工业应用。NL300 系列提供多种谐波发生器模块，可产生高达 5 次谐波的波长，并可选配基波和谐波波长衰减器。该系统支持水对水或水对空气冷却，可在不对准激光腔的情况下更换闪光灯。可通过键盘和/或 RS232/USB 端口进行远程控制，并配有 LabView™ 驱动程序，便于集成。 特性

• 客户公认的可靠性
• 两年保修
• 坚固密封的激光腔
• 高达 1100 mJ 的脉冲能量
• 优于 1% StDev 的脉冲能量稳定性
• 5-20 Hz 脉冲重复率
• 3-6 ns 脉冲持续时间
• 稳定的二次、三次、四次和五次谐波发生器
• 可提供高可靠性
• 可选的基波和/或谐波波长衰减器
• 水对水或水对空气冷却选项
• 更换闪光灯时无需对准激光腔
• 通过键盘和/或 RS232/USB 端口进行远程控制

。 应用

• 材料烧蚀
• LIBS（光诱导击穿光谱）
• OPO 泵浦
• 遥感
• LIDAR（光探测和测距）
• 质谱
• LIF（光诱导荧光）

描述优点

• 脉冲能量高（1064 nm 波长时高达 1100 mJ，532 nm 波长时高达 700 mJ，355 nm 波长时高达 450 mJ），脉冲持续时间短（约 4 ns），材料相互作用强，是 LIBS 和烧蚀的理想之选
• 成本效益高，单腔设计，无放大器，易于校准、
• 体积小巧，节省实验室空间
• 快速更换闪光灯，无需重新校准
• 风冷选件，安装简单，维护成本低
• 多种接口：USB、RS232、可选的 LAN 和 WLAN，易于集成

。 选项

• -AW：风冷电源选项（需要稳定的室温）
• 谐波发生器：最多可选择 5 次谐波
• 衰减器：平滑调节脉冲能量，不影响其他参数

。 谐波发生器和衰减器

• 紧凑的热稳定模块，带二色性反射镜和 AR 涂层
• 通过机械调节进行相位匹配
• 转换效率高，配置选择范围广
• 模块化设计允许针对不同波长进行重新配置
• 衰减器集成在一起，可实现平滑的能量调节

典型谐波模块

• H300A：用于 1064 nm 光束的衰减器
• H300SH：二次谐波发生器（1064/532 nm）
• H300S：532 nm 光束分离器
• H300SHC：带 532 nm 光束分离器的二次谐波发生器
• H300SHA：用于 532 nm 的二次谐波发生器、光束分离器和衰减器
• H300THC：带 355 nm 光束分离器的三次谐波发生器
• H300THA：第三次谐波发生器、光束分离器和衰减器，用于 355 nm
• H300FHC: 第四次谐波发生器，带 266 nm 光束分离器
• H300FHA: 第四次谐波发生器、光束分离器和衰减器，用于 266 nm
• H300FiHC: 第五次谐波发生器，带 213 nm 光束分离器

。 规格（选定）

• 脉冲重复率：5-20 Hz（取决于型号）
• 脉冲能量（1064 nm 处）：高达 1100 mJ
• 脉冲能量（532 nm 处）：高达 700 mJ
• 脉冲能量（355 nm 处）：高达 450 mJ
• 脉冲能量（266 nm 处）：高达 120 mJ
• 脉冲能量（213 nm 处）：高达 25 mJ
• 脉冲能量稳定性（StdDev）：1.0% (1064 nm)、1.5% (532 nm)、3.0% (355 nm)、3.5% (266 nm)、6.0% (213 nm)
• 功率漂移：±2%
• 脉冲持续时间：3-6 ns
• 极化：垂直，>90%
• 光学脉冲抖动（StdDev）：<0.5 ns
• 线宽：<1 cm-¹
• 波束剖面：近场为帽顶型，远场为近高斯型
• 典型光束直径：~8-10 毫米
• 光束发散：<0.6 mrad
• 光束指向稳定性（有效值）：50 µrad
• 光束高度：68 mm
• 激光头尺寸（宽 × 长 × 高）：154 × 475 × 128 mm
• 电源装置（宽 × 长 × 高）：330 × 490 × 585 mm
• 悬臂长度：2.5 m
• 耗水量：<6-12升/分钟（取决于型号）
• 环境温度：15-30 °C
• 相对湿度：20-80%（非冷凝）
• 电源要求：208-240 伏交流电，单相，50/60 赫兹
• 功耗：<1-1.5 kVA
• 室内清洁度：不低于 ISO 9 级

。
