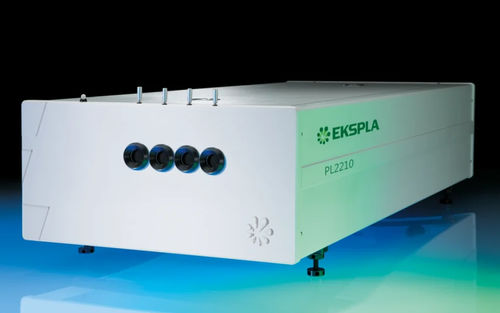

皮秒激光系统 PL2210

固态泵式用于光谱分析

PL2210 系列是二极管泵浦、空气冷却、模式锁定 Nd:YAG 激光器，能以千赫兹重复频率提供皮秒脉冲。这些激光器专为千赫兹速率的高脉冲能量而设计，采用固态、二极管泵浦和空气冷却设计（PL2210A 和 PL2210B 无需外部供水）。它们提供交钥匙操作，维护成本低，可选配条纹摄像机触发脉冲，抖动小于 10 ps rms。控制灵活，提供遥控板和 PC 接口，还可选配温度稳定的二次、三次和四次谐波发生器。 特性

• 千赫兹速率下的高脉冲能量
• 二极管泵浦固态设计
• 风冷 - 无需外部供水（适用于 PL2210A、仅适用于 PL2210A、PL2210B）
• 按键式操作
• 维护成本低
• 可选条纹摄像机触发脉冲，其均方根抖动 <10 ps
• 远程控制板
• PC 控制
• 可选温度稳定的二次、三次和四次谐波发生器

。 应用

• 时间分辨荧光（包括条纹照相机测量）、泵探光谱
• OPG/OPA/OPO 泵浦
• 远程激光传感
• 其他光谱和非线性光学应用

。 描述通信接口

• USB：虚拟串行端口，ASCII 命令
• RS232：ASCII命令
• LAN：REST API
• WLAN：REST API

。 可用型号

• PL2210A：高达 0.9 mJ，29 ps 脉冲，重复频率高达 1 kHz
• PL2210B：高达 2.5 mJ，29 ps 脉冲，重复频率高达 1 kHz
• PL2211A：高达 5 mJ 能量，29 ps 脉冲，重复频率高达 1 kHz

。 选项

• -PRETRIG：为条纹相机触发提供低抖动脉冲，前导/延时范围为-400...600 μs，抖动均方根值<10 ps>
• -P80：提供 80 ps ±10% 的输出脉冲持续时间
• -P20：提供 20 ps ±10% 的输出脉冲持续时间
• -PC：允许以整数降低脉冲重复率，采用单发模式，并减少 1064 nm 处的低强度准 CW 背景（使用此选项时输出减少约 20%）

。 规格

• 1064 nm 时的输出能量：PL2210A: 0.9 mJ，PL2210B: 2.5 mJ，PL2211A: 5 mJ
• 532 nm 时的输出能量：PL2210A: 0.45 mJ，PL2210B: 1.3 mJ，PL2211A: 2.5 mJ
• 在 355 纳米波长的输出能量：PL2210A: 0.35 mJ, PL2210B: 0.8 mJ, PL2211A: 1.6 mJ
• 波长 266 nm 时的输出能量：PL2210A：0.1 mJ，PL2210B：0.25 mJ，PL2211A：0.5 mJ
• 脉冲能量稳定性 (StdDev)：1064 nm： 0.5%，532 nm： 0.8%，355 nm： 1.0%，266 nm：2.0%
• 脉冲持续时间（FWHM）：29 ± 5 ps
• 脉冲重复率：1 kHz
• 触发模式：内部/外部
• 典型 TRIG1 OUT 脉冲延迟：-500 ... 50 ns
• TRIG1 OUT 脉冲抖动：<0.1 ns rms
• 空间模式：接近高斯
• 光束发散：<1 mrad
• 光束直径：PL2210A: 1.7 mm, PL2210B/PL2211A: ~3 mm
• 光束指向稳定性 (RMS): <30 μrad
• 预脉冲对比度：>200 : 1
• 极化：线性，>100 : 1
• 激光头尺寸（宽 × 长 × 高）：500 × 1031 × 249 ±3 mm
• 电源尺寸（宽 × 长 × 高）：PL2210A: 365 × 392 × 290 mm, PL2210B: 450 × 375 × 130 ±3 mm, PL2211A: 550 × 600 × 550 ±3 mm (19″ 标准，MR-9)
• 供水服务：PL2210A/B：不需要，风冷；PL2211A：独立冷却器
• 室温：22 ± 2 °C
• 相对湿度：20-80%（非冷凝）
• 电源要求：100-240 伏交流电，单相 50/60 赫兹
• 功耗：PL2210A/B: <1 kW, PL2211A: <1.5 kW

注意

• 激光器必须始终与市电连接。如果断电超过 1 小时，则需要预热数小时后才能开机。
