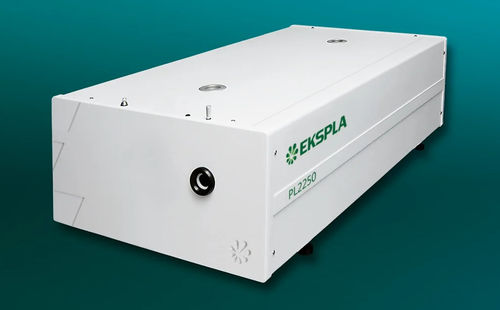

皮秒激光系统 PL2250

用于光谱分析Nd:YAG水冷

PL2250 系列是闪光灯泵浦皮秒 Nd:YAG 激光器，设计用于以 20 Hz 的重复频率提供高达 100 mJ 的高能皮秒脉冲。这些激光器采用经济高效的设计，提高了可靠性，降低了运行和维护成本。该系统将一个二极管泵浦固态（DPSS）主振荡器和一个创新的二极管泵浦再生放大器集成在一个密封的单片块中，从而使热透镜几乎可以忽略不计，并提高了长期稳定性。闪光灯泵浦功率放大器经过优化，可实现高效放大，同时保持接近高斯的光束轮廓和较低的波前失真。输出脉冲能量可进行微调，谐波的产生是在恒温箱中使用角度调谐的 KD*P 和 KDP 晶体实现的，从而确保了每个谐波的高光谱纯度。内置能量监测器可提供连续反馈，系统还可提供多个触发脉冲，用于设备同步，并可调节前导或延迟。 特性

• 密封的 DPSS 主振荡器
• 二极管泵浦再生放大器
• 闪光灯泵浦功率放大器，在 1064 nm 波长下每个脉冲可产生高达 100 mJ 的能量
• 30 ps 脉冲持续时间（可选 20 ps）
• 出色的脉冲持续时间稳定性
• 高达 20 Hz 的重复率
• Streak 摄像头触发脉冲，具有 <；10 ps 抖动
• 出色的光束指向稳定性
• 热稳定二次、三次、四次和五次谐波发生器选项
• PC 控制
• 通过键盘进行远程控制

。 应用

• 时间分辨荧光（包括条纹照相机测量）
• SFG/SHG 光谱
• 非线性光谱
• 激光诱导击穿光谱
• OPG 泵浦
• 远程激光传感
• 卫星测距
• 其他光谱和非线性光学实验

创新设计简单方便的激光控制

USB：虚拟串行端口，ASCII 命令

RS232：

USB：虚拟串行端口，ASCII 命令

RS232：ASCII 命令

LAN：REST API

WLAN: REST API

选项

• -P20：提供 20 ps ±10% 输出脉冲持续时间。脉冲能量比 30 ps 版本低 30%。在 1064 nm 波长时，线宽为 2 cm-¹：提供 80 ps ±10% 的输出脉冲持续时间。脉冲能量规格与型号相同。 特性/技术规格
  • 脉冲能量（1064 nm 时）：高达 100 mJ (PL2251C)，80 mJ (PL2251B)，50 mJ (PL2251A)
  • 脉冲能量（532 nm 时）：高达 50 mJ (PL2251C)，40 mJ (PL2251B)，25 mJ (PL2251A)
  • 脉冲能量（355 nm 时）：高达 30 mJ (PL2251C)，24 mJ (PL2251B)，15 mJ (PL2251A)
  • 脉冲能量（在 266 nm 波长处）：高达 12 mJ (PL2251C)，10 mJ (PL2251B)，7 mJ (PL2251A)
  • 脉冲能量稳定性 (StdDev): <0.8%（1064 nm），<1.0%（532 nm），<1.1%（355 nm），<1.2%（266 nm）
  • 脉冲持续时间（FWHM）：29 ± 5 ps（可选 20-90 ps 范围）
  • 脉冲持续时间稳定性：±1.0 ps
  • 重复率：高达 20 Hz
  • 极化：线性，垂直，>99%
  • 脉冲前对比度：>200:1
  • 光脉冲抖动：内部/外部
  • 内部触发机制：<50 ps
  • 外部触发机制：~3 ns
  • SYNC OUT 脉冲延迟： -500 至 50 ns 可调
  • 光束发散： 0.5 mrad
  • 光束指向稳定性（有效值）： ≤20 μrad
  • 光束直径： ~8 mm (PL2251A)， ~10 mm (PL2251B)， ~12 mm (PL2251C)
  • 典型预热时间：30 分钟
  • 激光头尺寸（含谐波）：456×1233×249 毫米 ±3 毫米
  • 激光头尺寸（无谐波）：456×1031×249 毫米 ±3 毫米
  • 电气柜尺寸：550×600×550 毫米 ±3 毫米（19 英寸标准，MR-9）
  • 线圈长度：2.5 米
  • 冷却：水冷
  • 耗水量：8 升/分钟，2 巴，最高温度：20 °C
  • 室温：22 ±2 °C
  • 相对湿度：20-80%（非冷凝）
  • 电源要求：200-240 V AC，16 A，单相，50/60 Hz
  • 功耗：2.5 kVA
  。
