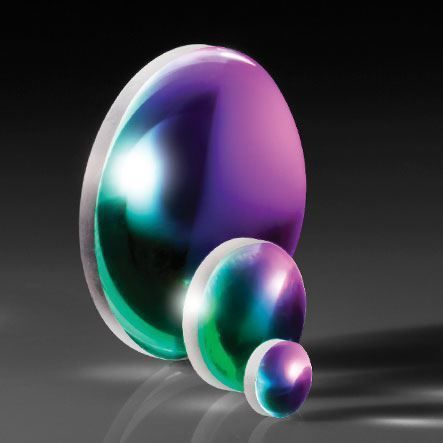

平凸透镜 #25 series

熔融二氧化硅用于激光

概述
TECHSPEC® 激光线涂层（V-Coat）熔融石英平凸（PCX）透镜针对785 nm设计波长进行优化，以实现最大透过率。适用于低功率 HeNe、二极管和 Nd:YAG 激光光源，这些透镜在设计波长处每个表面的最大反射率<0.25%，可在多元件光学组件中降低反射损耗。

主要特性

• 785 nm 时每表面最大反射率 <0.25%（R_abs <0.25% @ 785 nm）
• 直径范围：5 mm – 50 mm
• EFL 范围：10 mm – 250 mm
• 基板：熔融石英
• 针对785 nm 优化的激光线 V-Coat AR（其他可选：405、532、1064、1550 nm）

通用规格

• 倒角：按需提供保护倒角
• 基板：熔融石英
• 镀层：785 nm V-Coat（激光线 V-Coat AR）
• 镀层规格：R_abs <0.25% 每表面 @ 785 nm
• 设计波长（DWL）：785 nm
• 直径范围：5 mm 至 50 mm
• EFL 范围：10 mm 至 250 mm
• 焦距公差：±1%
• 表面质量：40-20
• Power (P-V) @ 632.8 nm：1.5 λ
• 不规则度 (P-V) @ 632.8 nm：λ/4

应用

• 低功率二极管激光的聚焦与耦合
• HeNe 激光系统
• Nd:YAG 激光系统
• 需要在785 nm 降低表面反射的多元件光学组件

备注
按需提供保护倒角。TECHSPEC® 组件由 Edmund Optics 设计、规范或制造，以优化设计波长处的透过率。
