近红外光学过滤器 #23-6 series

干扰

概述

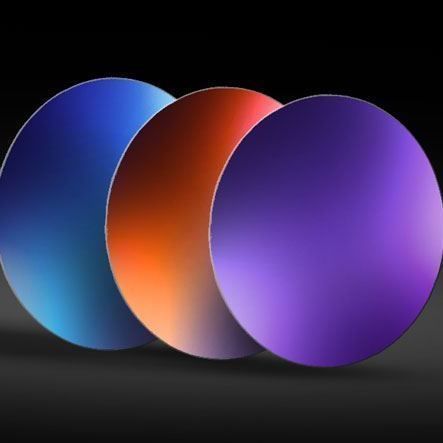

Everix Ultra-Thin OD 4.0 陷波滤光片为挤出式薄膜干涉陷波滤光片，具有柔性且耐划伤的结构，在可见光及近红外波段提供 OD 4 的阻挡性能。其透射与阻挡性能可与多种硬氧化物滤光片媲美，同时保持窄的阻断带特性。适合集成于手持或便携式医用、测量及光学设备，当设计中需控制重量与光路长度时尤为适用。

主要特性

• 最大厚度可选：300 µm 和 400 µm
• 柔性且耐划伤的挤出薄膜结构
• 与硬氧化物滤光片相似的锐利光谱阻断特性

常见规格
直径 (mm)：12.50
尺寸公差 (mm)：±0.15
有效口径 (%)：>90
光学密度（平均）：OD 4
透射率（平均）：>85%
中心波长（CWL）公差：±2%

可供型号（示例）

• 405 nm — 透射波段：375–1200 nm — 最大厚度：300 µm
• 457 nm — 375–1200 nm — 300 µm
• 473 nm — 375–1200 nm — 300 µm
• 488 nm — 400–1200 nm — 300 µm
• 514 nm — 400–1200 nm — 300 µm
• 532 nm — 400–1200 nm — 300 µm
• 577 nm — 400–1200 nm — 300 µm
• 633 nm — 400–1200 nm — 300 µm
• 642 nm — 400–1200 nm — 300 µm
• 658 nm — 400–1200 nm — 300 µm
• 685 nm — 400–1200 nm — 300 µm
• 808 nm — 450–1200 nm — 400 µm
• 980 nm — 525–1200 nm — 400 µm
• 1064 nm — 600–1300 nm — 400 µm

产品详情
Everix 可直接提供定制滤光片设计、其他直径及特定配置。有关精确的光谱曲线和机械图纸，请参阅零件数据表/规格说明。

技术规格

• 直径：12.50 mm
• 尺寸公差：±0.15 mm
• 有效口径：>90%
• 平均光学密度：OD 4
• 平均透射率：>85%
• 中心波长公差：±2%
• 最大厚度选项：300 µm 和 400 µm
• 结构：柔性、耐划伤的挤出薄膜干涉结构
• 典型应用：手持/便携式医用、测量及光学设备，需控制重量和光学路径长度的场景
